リング照明｜UMD-80RLGB

型式


照明型式 波長 拡散板
UMD-80RLGB  赤（typ633nm)  緑 (typ525nm)  青 (typ470nm) 半透明


基本仕様

材質   アルミニウム　樹脂
ケーブル長   2ｍ
 任意の長さ(推奨最大10mまで)、中継仕様でのご選定も可能です。
 営業までお申し付けください。
ケーブル種類   ロボットケーブル　ＡＷＧ22（2芯・外径寸法4.7mm）　3本
使用チャンネル数  3ch
使用環境   温度0～40℃、湿度20～87％RH（結露なきこと）
冷却方式   自然冷却
入力電圧   DC24V
最大推奨電流値  (RL)280mA　(G)280mA　(B)280mA
コネクタ   VHR-3M(日圧製）
 ＊下記対応電源コントローラ、及び抵抗ボックス接続用のコネクタになります。
　 ケーブル及びコネクタは任意の仕様でもカスタム対応可能ですので
　 ご注文前にお申し付けください
極性  1ピン：+ (芯線ピンク)　 2ピン：NC　 3ピン：－ (芯線ブルー)
 ＊各色1本　合計3本出しになります。
質量   280ｇ　

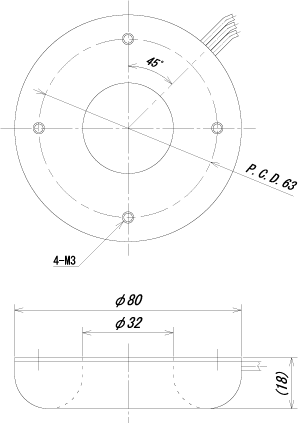

寸法

寸法  外径φ80mm×内径φ32mm×厚み18ｍｍ


対応電源一覧

種類 汎用タイプ 外部制御 外部制御
型式  Sシリーズ AGSシリーズ  DSシリーズ
写真 画像処理コントローラVK100 画像処理コントローラVK100  画像処理コントローラVK100
基本機能  定電圧電源
外部ON/OFF		  定電流タイプ
アナログ外部調光		  PWMタイプ
パラレル外部制御




種類 汎用タイプ 汎用外部制御タイプ
型式 VK100-4

 VK3-2405-4
VK3-2405-4E
 写真 画像処理コントローラVK100 画像処理コントローラVK3
入力 AC100V入力タイプ DC24V入力
ACアダプター（100V入力）
基本機能 外部ON/OFF
PWM:点灯周波数120kHz		 イーサネット
外部ON/OFF
PWM:点灯周波数120kHz
ストロボ × ×
備考 別途抵抗ボックスが必要となります

※お客様側で電源を用意する場合には電気仕様をお知らせしますので、必ずご確認願います。

オプション

■延長ケーブル SMP－○Mシリーズ
1mから10ｍまでお客様のご希望に応じて、必要な長さをご指定ください。延長ケーブルご使用の際は照明器側ケーブルの長さはご指定が無い場合は0.2ｍとなります。

>>詳細はこちら

ケーブル型式 ケーブル長 照明器側コネクタ  電源側コネクタ
SMP-○M   ご指定ください。（最大10m） 日圧SMP-02V-BC 日圧VHR-3M
すべて高屈曲対応のロボットケーブルを使用しております。
