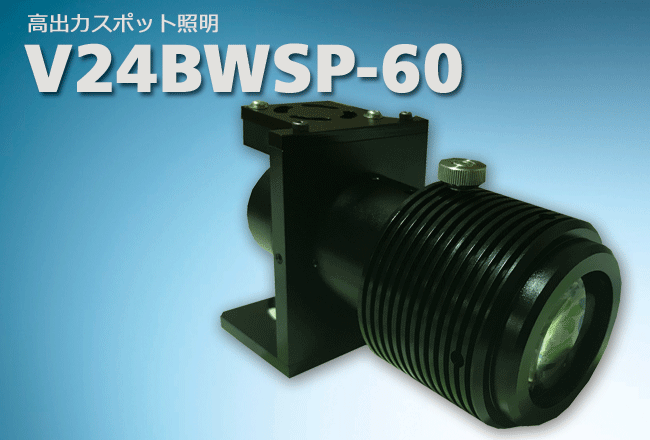

高出力スポット照明:V24BWSP-60

画像処理LED照明のシマテック > 高出力スポット選定 > 高出力スポット照明:V24BWSP-60

特長


高出力 広エリア 照射スポット

短距離から長距離まで幅広い照射エリアを可変できる。

対応電源:VK3-2405  VSシリーズ
明るさ:900,000lx ★★★★★★★★★
推奨WD:300~5000mm
照射最大径:φ1050
arrow_forwar


比較的長距離に適しており、高輝度照射が可能なスポット照明器です。コンベア上のダンボールのラベル検査や人が近づけない場所に適した高輝度高出力スポット照明です。ロボットシステムに最適です。高出力LED+レンズを組み合わせ、広いエリアを均一に明るく照射できます。(2mの距離でφ600mm程度の照射が可能)大型ワークを均一に照射できるため、使い勝手の良い高出力スポット照明です。

安全柵内の照明に(危険場所)




基本仕様


波長  白(5500k)
色型式  白:W
材質   アルミニウム
ケーブル長   コネクタ方式のためオプションケーブルが必要
ケーブル種類   ロボットケーブル AWG22(2芯・外径寸法4.7mm)
極性   ピンク(+)  ブルー(-)
最大電流値   1.35A
消費電力  32W
使用環境   温度0~40°、湿度20~87%RH(結露なきこと)
冷却方式   強制空冷
入力電圧   DC24V
コネクタ   専用コネクタ
質量   800g
対応電源   VS24-2   VS2405-2   VS2405-2SP
オプション   専用ケーブル(V24TA5シリーズ)

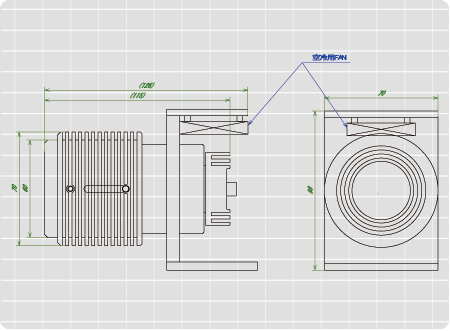

寸法図


会員登録頂くと、左記の図面がDL可能になります。
PDF/DXF

寸法 発光面60φ mm 奥行126mm




対応電源一覧

多機能PWM制御コントローラ

VSシリーズは、24V出力タイプ、5V(1A)/24Vの5V標準出力タイプ、5V(2A)/24Vの5V高出力タイプ3種類があります。

■VS-24-2 3 ピンコネクター仕様の照明器に対応。入力24V/出力24Vタイプ。
■VS-2405-2/VS-24052-SP 3ピンコネクター仕様の照明器(主にスポットタイプ)に対応。

オプション

■延長ケーブル
V24TA5シリーズ
1mから5mまでお客様のご希望び応じて必要な長さをご指定ください。
