高出力スポット照明:V5PLSP-50

画像処理LED照明のシマテック > 高出力スポット選定 > 高出力スポット照明:V5PLSP-50

特長


高出力汎用万能スポット

短距離から長距離まで幅広いエリアを可変できる。

対応電源:VK3-2405  VSシリーズ
明るさ:250,000lx ★★★
推奨WD:100mm~2500mm
照射最大径:φ400~1000
arrow_forwar


万能型のスポット照明器です。均一性に優れ、短距離から長距離まで幅広いエリアを照射できます。出力を向上させた新設計の汎用型スポット照明器です。お客様で、最適な発光面サイズを変更することが出来ます。ベルトコンベア上の大型ワークの検査や、ロボットアームの先端に取り付けるのに最適(ロボットシステム)です。長距離を明るく照射する事が可能です(5m以上でも明るく照射可能)。汎用性に優れた照明器です。


基本仕様


波長  赤(typ633nm)   青(typ470nm)     白(5500k)
色型式  赤:RL   青:B     白:W
材質   アルミニウム
ケーブル長   0.3m
ケーブル種類   ロボットケーブル AWG22(2芯・外径寸法4.7mm)
極性   ピンク(+)  ブルー(-)
最大電流値   1A
消費電力  5W
使用環境   温度0~40°、湿度20~87%RH(結露なきこと)
冷却方式   自然冷却
入力電圧   DC5V
コネクタ   VHR-3M(日圧製)
質量   100g
対応電源   VK3-2405-4  VK3-2405E   VS2405-2SP
オプション   延長ケーブル 取付用ブラケット

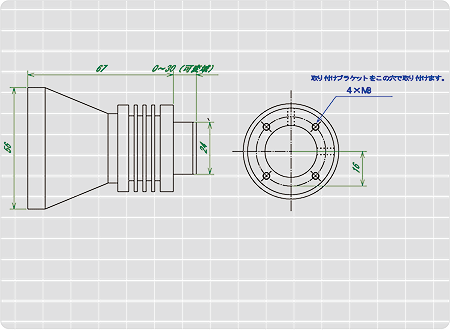

寸法図


会員登録頂くと、左記の図面がDL可能になります。
PDF/DXF

寸法 発光面φ56mm 奥行67~97mm




対応電源一覧

小型PWM制御コントローラ

VK3-2405-4(標準モデル)/VK3-2405-4Eイーサネット外部調光モデル)をご用意。コンパクトで高性能な4チャンネル電源です。

オプションのACアダプターでAC100~240Vの入力が可能
出力:5V(最大出力2A)と24V(最大出力1A)の出力が可能
調光方式PWM調光制御:120kHz/100階調(0~99)
チャンネル数:4チャンネル

多機能PWM制御コントローラ

VSシリーズは、24V出力タイプ、5V(1A)/24Vの5V標準出力タイプ、5V(2A)/24Vの5V高出力タイプ3種類があります。

VS-24-2 3 ピンコネクター仕様の照明器に対応。入力24V/出力24Vタイプ。
VS-2405-2/VS-24052-SP 3ピンコネクター仕様の照明器(主にスポットタイプ)に対応。

オプション

■取付ブラケット
V5PLSP-50BKT取付用
角度可変可能な簡易型取付ブラケット。お客様の装置に簡単に取付できます。 ■延長ケーブル
VSM3シリーズ
1mから10mまでお客様のご希望び応じて必要な長さをご指定ください。
