高出力スポット照明:V5PWSP2-30
画像処理LED照明のシマテック > 高出力スポット選定 > 高出力スポット照明:V5PWSP2-30
特長
少し離れたところから高輝度に照射可能な、小型スポット照明器です。半導体部品検査、食品検査、金属検査、樹脂検査迄幅広い業種に使用できます。照射角度が任意に調整でき、レンズにて集光させている為、優れた均一性ももった照明器です。コンパクト設計の為、設置場所をとりません。
基本仕様
| 波長 | 赤（typ633nm) 青(typ470nm) 白（5500ｋ） |
| 色型式 | 赤：RL 青：B 白：Ｗ |
| 材質 | アルミニウム |
| ケーブル長 | 0.3ｍ |
| ケーブル種類 | ロボットケーブル ＡＷＧ22（2芯・外径寸法4.7mm） |
| 極性 | ピンク（+） ブルー（-） |
| 最大電流値 | 1A |
| 消費電力 | 5W |
| 使用環境 | 温度0～40°、湿度20～87％RH（結露なきこと） |
| 冷却方式 | 自然冷却 |
| 入力電圧 | DC5V |
| コネクタ | VHR-3M(日圧製） |
| 質量 | 25ｇ |
| 対応電源 | VK3-2405-4 VK3-2405E VS2405-2SP |
| オプション | 延長ケーブル 取付用ブラケット |

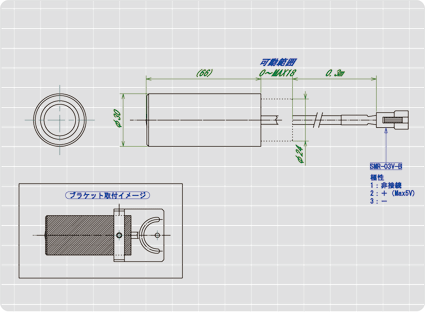

寸法図
会員登録頂くと、左記の図面がDL可能になります。
PDF/DXF
寸法 発光面φ30ｍｍ 奥行φ66ｍｍ
対応電源一覧
小型PWM制御コントローラ
VK3-2405-4（標準モデル）/VK3-2405-4Eイーサネット外部調光モデル）をご用意。コンパクトで高性能な4チャンネル電源です。
■オプションのACアダプターでAC100～240Vの入力が可能
■出力：5V（最大出力2Ａ）と24V（最大出力1Ａ）の出力が可能
■調光方式PWM調光制御：120kHz/100階調（0～99）
■チャンネル数：4チャンネル
多機能PWM制御コントローラ
VSシリーズは、24V出力タイプ、5V(1A)/24Vの5V標準出力タイプ、5V(2A)/24Vの5V高出力タイプ3種類があります。
■VS-24-2 3 ピンコネクター仕様の照明器に対応。入力24V/出力24Vタイプ。
■VS-2405-2/VS-24052-SP 3ピンコネクター仕様の照明器（主にスポットタイプ）に対応。
オプション
■取付ブラケットV5PWSP-30BKT取付用
角度可変可能な簡易型取付ブラケット。お客様の装置に簡単に取付できます。 ■延長ケーブル
VSM3シリーズ
1mから10ｍまでお客様のご希望び応じて必要な長さをご指定ください。
