MCシリーズ

シマテック > 旧製品 > MCシリーズ

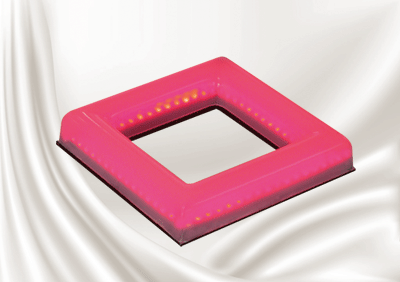

マルチライティングの角型照明。

-特長-
照明のWDを変えることにより、ダイレクト照明からローアングル照明として使えます。特に角型のワークに適しています。

*マルチライティングはシマテックの特許製品です。



製品型式一覧/寸法

型式 寸法 波長
MC-50  外径50×50mm  内径20×20mm  高さ16mm  RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k)
MC-80  外径80×80mm  内径50×50mm  高さ16mm  RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k)
MC-110  外径110×110mm  内径74×74mm  高さ20mm  RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k)

PDF図面/DXF図面 *会員登録頂くと下記から各種図面がダウンロード可能になります。

製品の特性


マルチライティング特性1

広い照射範囲
180°近い照射範囲を持っている為、ワークへの移りこみが少なく、反射率の高いワークにも最適です。




マルチライティング特性2

180°近い広範囲の照射が可能な構造となっています。これによりワークディスタンスが変化すると照射角度が変化し、画像処理に最適なコントラストを得ることが出来ます。




シマテック製品の分光特性(基本波長特性)

一部の製品には当てはまらない場合も御座います。製品別でデーターが必要な場合は、弊社迄お問い合わせください。




色(波長)選定のポイント

◆赤(633nm)の波長を照射すると赤色のワークカラーをキャンセルする事ができます。それによって赤色の背景に隠れた不良の視認性を上げる事ができ、画像処理に有利な画像となります。



◆青(470nm)の波長を照射すると赤色のワークカラーをキャンセルする事ができます。それによって青色の背景に隠れた不良の視認性を上げる事ができ、画像処理に有利な画像となります。



◆緑(525nm)の波長を照射すると赤色のワークカラーをキャンセルする事ができます。それによって緑色の背景に隠れた不良の視認性を上げる事ができ、画像処理に有利な画像となります。
