MR-250-22/MR-250-22UP
- 画像処理LED照明のシマテック >
- 旧製品 >
- MRシリーズ >
- MR-250-22/MR-250-22UP
型式
標準タイプ
| 照明型式 | 波長 | |
| MR-250-22R |
|
|
| MR-250-22RL | 赤（typ633nm) | |
| MR-250-22G | 緑 (typ525nm) | |
| MR-250-22B | 青 (typ470nm) | |
| MR-250-22W | 白 (5500k) | |
| MR-250-22IR | 赤外 (typ880nm) |
UPタイプ
| 照明型式 | 波長 | |
| MR-250-22UPR |
|
|
| MR-250-22UPRL | 赤（typ633nm) | |
| MR-250-22UPG | 緑 (typ525nm) | |
| MR-250-22UPB | 青 (typ470nm) | |
| MR-250-22UPW | 白 (5500k) | |
| MR-250-22UPIR | 赤外 (typ880nm) |
基本仕様
| 材質 | アルミニウム 樹脂 |
| ケーブル長 | 2ｍ ＊延長ケーブルご使用の際は0.2mに変わります。長さのご選定も可能です。 |
| ケーブル種類 | ロボットケーブル ＡＷＧ22（2芯・外径寸法4.7mm） |
| 極性 | ピンク（+） ブルー（-） |
| 使用環境 | 温度0～40°、湿度20～87％RH（結露なきこと） |
| 冷却方式 | 自然冷却 |
| 入力電圧 | DC24V |
| 最大推奨電流値 | 0.9A |
| コネクタ | VHR-3M(日圧製）＊延長ケーブルご使用の際はSMR-02V-B（日圧製）に変わります。 |
| 質量 | 250ｇ |

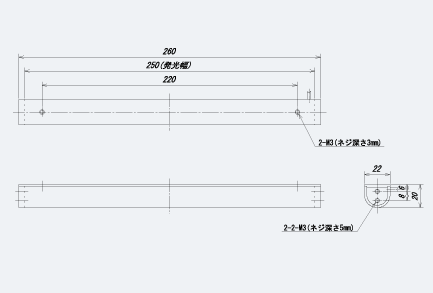

寸法
| 寸法 | 長さ260ｍｍ 幅22mm 高さ20ｍｍ |
対応電源一覧
| 電源種類 | 制御方法 | 外部制御 | 詳細ページ | |
| Sシリーズ | 定電圧制御 | 無 | こちら>> | |
| DSシリーズ | PWM制御 | パラレル外部制御 | こちら>> | |
| AGSシリーズ | 定電流制御 | アナログ電圧0～5V外部制御 | こちら>> | |
| LDRシリーズ | ストロボ電源 |
|
こちら>> |
オプション
■MR用取り付けブラケット
MR22ｍｍ-SBKシリーズ
MR用の取付け用サイドブラケットです。このブラケットを使用することにより取り付け角度の調整が簡単に出来ます。
お問合せください
■延長ケーブル
SMPシリーズ
2mから10ｍまでお客様のご希望に応じて、必要な長さをご指定ください。延長ケーブルご使用の際は照明器側ケーブルの長さはご指定が無い場合は0.2ｍとなります。
| ケーブル型式 | ケーブル長 | 照明器側コネクタ | 電源側コネクタ |
| SMP-2M | 2m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-3M | 3m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-4M | 4m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-5M | 5m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-6M | 6m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-7M | 7m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-8M | 8m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-9M | 9m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-10M | 10m | 日圧SMP-02V-BL | 日圧VHR-3M |
