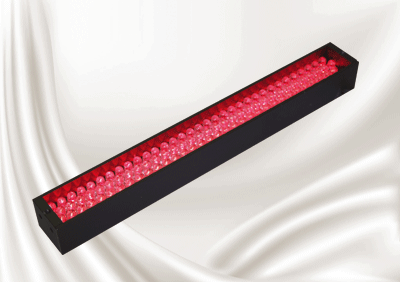

SFシリーズ


広範囲を明るく照射するバー照明。

-特長-
砲弾型LEDを面上に可能な限り密に実装しました。50ｍｍから250ｍｍの長さまで製作可能です。



製品型式一覧/寸法　

型式 寸法 波長
SF-2550  長さ60mm x 幅25mm x 高さ22mm  R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k)
SF-2575  長さ85mm x 幅25mm x 高さ22mm  R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k)
SF-25100  長さ110mm x 幅25mm x 高さ22mm  R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k)
SF-25150   長さ160mm x 幅25mm x 高さ22mm  R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k)
SF-25200   長さ210mm x 幅25mm x 高さ22mm   R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k)
SF-25250   長さ260mm x 幅25mm x 高さ22mm   R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k)

PDF図面/DXF図面　＊会員登録頂くと下記から各種図面がダウンロード可能になります。

型式 PDF図面 DXF図面
SF-2550  PDF図面ダウンロード     DXF図面ダウンロード
SF-2575   PDF図面ダウンロード     DXF図面ダウンロード
SF-25100  PDF図面ダウンロード  DXF図面ダウンロード
SF-25150  PDF図面ダウンロード     DXF図面ダウンロード
SF-25200  PDF図面ダウンロード     DXF図面ダウンロード
SF-25250  PDF図面ダウンロード     DXF図面ダウンロード
初めての方はこちら
既に会員の方はこちら

製品の特性


シマテック製品の分光特性（基本波長特性）

一部の製品には当てはまらない場合も御座います。製品別でデーターが必要な場合は、弊社迄お問い合わせください。



無償デモ機貸し出し　＊下記のフォームよりお申し込みください。

画像処理照明器は弊社までお問い合わせください。
