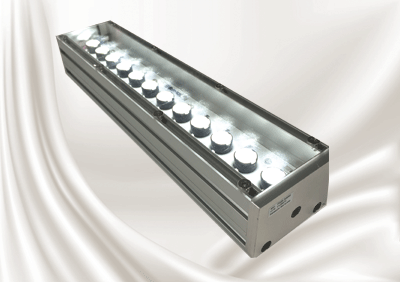

VAPSBシリーズ


遠方まで広く均一に照射。車体検査や大型物の検査に最適

-特長-
パワーLEDと集光レンズの効果により高輝度で遠方までの照射が可能です。



製品型式一覧/寸法　

型式 寸法 波長
VAPSB-150  長さ165mm x 幅70mm x 高さ50mm  RL(633nm) G(525nm) B(470nm) W(5500k)
VAPSB-300  長さ315mm x 幅70mm x 高さ50mm  RL(633nm) G(525nm) B(470nm) W(5500k)
VAPSB-450  長さ465mm x 幅70mm x 高さ50mm  RL(633nm) G(525nm) B(470nm) W(5500k)
VAPSB-600  長さ615mm x 幅70mm x 高さ50mm  RL(633nm) G(525nm) B(470nm) W(5500k)

PDF図面/DXF図面　＊会員登録頂くと下記から各種図面がダウンロード可能になります。

型式 PDF図面 DXF図面
VAPSB-150  PDF図面ダウンロード     DXF図面ダウンロード
VAPSB-300  PDF図面ダウンロード     DXF図面ダウンロード
VAPSB-450  PDF図面ダウンロード  DXF図面ダウンロード
VAPSB-600  PDF図面ダウンロード     DXF図面ダウンロード
初めての方はこちら

撮像画像一例

段ボール生.gif　段ボール二値化.gif

製品の特性

  • パワーLED＋集光レンズでより遠方までの照射可能
  • 透明保護カバーが標準装備
  • ご要望があれば偏向シートを付属することも可能
  • 側面、底面にナット取付け用溝をご用意。後入れロックナット（M4）を付属
  • 車のボディー等大型ワークに最適
  • ダンボールの印字検査
  • ロボット搬送位置決め

シマテック製品の分光特性（基本波長特性）

一部の製品には当てはまらない場合も御座います。製品別でデーターが必要な場合は、弊社迄お問い合わせください。
