VRDFRシリーズ

シマテック > 旧製品 > VRDFRシリーズ

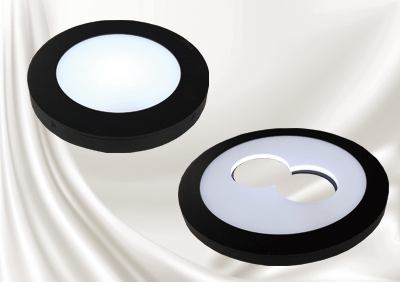

導光板をもちいた、リング照明。

-特長-
発光面をレーザーカットで自由に形状を変えられます。(標準品はφ20,φ45.φ50の穴が開いています)お客様のワークに合わせて形状をカットすることも可能。複数ワークに対して、一体化の照明が可能です。


■搬送を含めた機構の簡略化
■照明の省スペース化
■最適画像の構築



製品型式一覧/寸法

型式 寸法 波長
VRDFR-96-20  外径φ96mm+内径φ20mm+高さ13mm  RL(633nm) G(525nm) B(470nm) IR(880) W
VRDFR-150-45   外径φ150mm+内径φ45mm+高さ14mm  RL(633nm) G(525nm) B(470nm) IR(880) W
VRDFR-200-50  外径φ200mm+内径φ50mm+高さ14mm  RL(633nm) G(525nm) B(470nm) IR(880) W

PDF図面/DXF図面 *会員登録頂くと下記から各種図面がダウンロード可能になります。

撮像画像一例

撮影の様子



生画像



二値化画像



製品の特長


開口部アレンジ例。

高均一な導光板をワーク形状に合わせて自由にレーザーカットが可能です。カット寸法などご相談ください。




シマテック製品の分光特性(基本波長特性)

一部の製品には当てはまらない場合も御座います。製品別でデーターが必要な場合は、弊社迄お問い合わせください。
