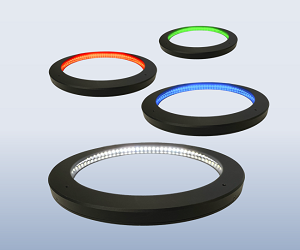

リング状やドーナツ状等、大きさや輪の太さは様々ですが幅広い汎用性を持ち安定したコントラストと画像を得られます。シマテックが開発したマルチライティング(特許取得済)もリング照明器の中に含まれます。リング照明器は画像検査用照明器には欠かせない照明の一つです。
小型リング照明器 VRWBS/WBSシリーズ
チップ部品、小型歯車等の検査、クラック検査、ボンダー検査等のマクロレンズの先端に簡単取付可能なリング照明(小型)です。またオプションで均一性を向上させる拡散板もご用意しております。
画像処理用照明器|小型LEDリング照明器|明視野照明
対応規格 |Rohs|非該当証明発行可能
VRMDS+DCシリーズはVRMDSに脱着可能な同軸カバーを取り付けた照明器です。拡散光を同軸カバーに反射させてドーム照明としてご使用できます。
画像処理用照明器|LEDリング照明器|LEDドーム照明器|切り替えLEDリング照明|明視野照明
対応規格 |Rohs|非該当証明発行可能
砲弾型LEDを真横に実装したローアングルリング照明。ワークに真横から照射する事ができ、打痕や刻印検査、エッジ検査をする場合に有効です。
画像処理用照明器|LEDリング照明器|ローアングルリング照明器|暗視野照明
対応規格 |Rohs|非該当証明発行可能
Q.
シマテックのマルチライティングってなんですか?
A.
シマテックが開発した画像処理用高性能LEDリング照明です。(特許取得済)
他のLED照明器とは異なりローアングル・斜光・ダイレクトとの照射角度をフレキシブルに得ることが可能で、ヨゴレ、キズ凹凸をコントラスト良く浮きださせます。
Q.
4色(赤、青、緑、白)フルカラータイプのリング照明器はありますか?
A.
ございます。
全て独立で調光可能ですので、任意の色に調色可能です。加えてIR(赤外)を加えた混色も可能です。
フルカラーリング照明へ
Q.
照射可能範囲を教えて下さい。
A.
リング照明器の外形以上の範囲は対象外です。基本的には外径2/3程迄が一番画像が安定します。
また、大小2つのリング照明器を組み合わせてのご使用もお勧めです。詳しくはお問い合わせください。
