面発光照明|VBPSLシリーズ

バー照明

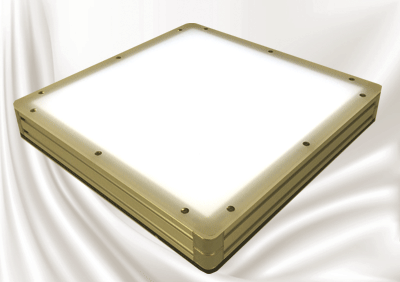

超大型面発光照明。サイズはお客様のご希望でカスタマイズ致します。


大型面発光照明。100mm×100mmの基板を組み合わせて好きな寸法に変更できます。
検査したいワークの形状にあわせて組み合わせが自由に出来ます。高出力電力のLEDを使用している為、非常に明るく、均一な照射が可能です。直下型発光の照明器としては、非常に安価です。



  • 製品型式一覧/寸法
  • 図面ダウンロード
  • 対応コントローラ/オプション

製品型式一覧/寸法

※横スクロールで表全体をご覧いただけます。

型式 波長 寸法
VBPSL〇×〇
 >詳細ページへ
◇白(typ5500K)
赤(typ633nm)

青(typ470nm)
緑(typ525nm)
発光面横+40mm×発光面縦+40mm 高さ50mm

図面ダウンロード PDF図面/DXF図面*ダウンロードには会員登録が必要となります。

※横スクロールで表全体をご覧いただけます。

型式 PDF図面 DXF図面
VBPSL〇×〇  ダウンロード   ダウンロード

対応コントローラとオプション

■対応コントローラ

種類 汎用タイプ 汎用外部制御タイプ 外部制御(旧タイプ) 高性能外部制御
型式 VK-100-4

新製品
VK3-2405-4
VK3-2405-4E
VS2405-2
VS2424-2
VL-2405-2
 新製品
 写真 画像処理コントローラVK100 画像処理コントローラVK3 画像処理コントローラVS 画像処理コントローラVL
入力 AC100V入力タイプ DC24V入力
ACアダプター(100V入力)
DC24V入力タイプ DC24V入力タイプ
基本機能 外部ON/OFF
PWM:点灯周波数120kHz
イーサネット
外部ON/OFF

PWM:点灯周波数120kHz
シリアル通信
パラレル通信
アナログ制御
USB
PWM:点灯周波数512kHz

イーサネット
シリアル通信

アナログ制御
USB
PWM:点灯周波数1MHz

ストロボ × × ×


ストロボ機能(オーバードライブ)




■延長ケーブルについて

この製品はご使用するに当たり延長ケーブルが必要です。延長ケーブルは標準で1m単位で1mから10m迄ご用意しております。(長さの調整は可能ですので、ご依頼が有る場合はご指示ください)

 >ケーブルについての詳細はこちら

会員登録について *会員登録すると、図面のダウンロード、画像集の閲覧が可能となります。

無償デモ機貸し出し *下記のフォームよりお申し込みください。

画像処理照明器は弊社までお問い合わせください。
