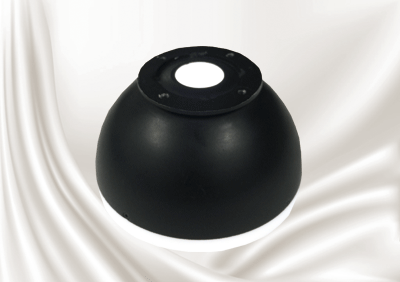

間接光とエッジ方向のON/OFF切り替え、調光が可能なドーム照明

-用途-
食品パッケージ
容器缶などの検査
薬品パッケージ
その他凹凸面の検査等



製品型式一覧/寸法 *各型式をクリック頂くと各詳細仕様ページに飛びます。

型式 寸法 波長
VDSD-60  外径φ60mm x 内径φ15mm x 高さ39mm  RL(633nm) G(525nm) B(470nm) W(5500k)
VDSD-120  外径φ120mm x 内径φ25mm x 高さ69mm  RL(633nm) G(525nm) B(470nm) W(5500k)
VDSD-180  外径φ180mm x 内径φ35mm x 高さ98mm  RL(633nm) G(525nm) B(470nm) W(5500k)
VDSD-240   外径φ240mm x 内径φ50mm x 高さ128mm  RL(633nm) G(525nm) B(470nm) W(5500k)
SD-60   外径φ60mm x 内径φ15mm x 高さ39mm  R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) IR(880nm)
SD-120   外径φ120mm x 内径φ25mm x 高さ69mm  R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) IR(880nm)
SD-180   外径φ180mm x 内径φ35mm x 高さ98mm  R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) IR(880nm)
SD-240   外径φ240mm x 内径φ50mm x 高さ128mm  R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) IR(880nm)

PDF図面/DXF図面 *会員登録頂くと下記から各種図面がダウンロード可能になります。

製品の特性

ドーム照明のメリットとVDSDシリーズ

ドーム照明は他の照明とはその性質が大きく違います。その名の通りドーム天板上に照明を反射させ、光を平均的に照射させます。
その効果の最大のメリットはワークの凹凸面にも陰影が映りにくくさせることです。ワークの凸凹の陰影を無くすことにより、汚れ、マーカー等の色の変化を明確に表現させることが出来ます。シマテックのVDSDはそのドーム照射に加え横方向の照射が可能な構造になっています。これにより通常のドーム照明で上手く写し出せないものも容易に写し出す事ができます。


シマテックのドーム照明

LEDの実装個数を上げ、明るさの向上致しました。又上方向、エッジ方向にLEDを実装している為、それぞれのON/OFF、調光が可能です。ワークに対する照射方法を柔軟に調整できます。



無償デモ機貸し出し *下記のフォームよりお申し込みください。

画像処理照明器は弊社までお問い合わせください。
