VDSD-240

型式

照明型式 波長
VDSD-240RL  赤(typ633nm)
VDSD-240B   青 (typ470nm)
VDSD-240G   緑 (typ525nm)
VDSD-240W   白


基本仕様

材質   アルミニウム エンジニアプラスチック
ケーブル長   0.3m
ケーブル種類   ロボットケーブル AWG22(2芯・外径寸法4.7mm)
極性   1:+(芯線色 ピンク)、2:NC、3:-(芯線色 ブルー)
使用チャンネル数  2ch
消費電力   (RL)15W (B,G)30W (W)22W
使用環境   温度0~40℃、湿度20~87%RH(結露なきこと)
冷却方式   自然冷却
入力電圧   DC24V
コネクタ   SMR-03V-B(日圧製)
質量   1200g

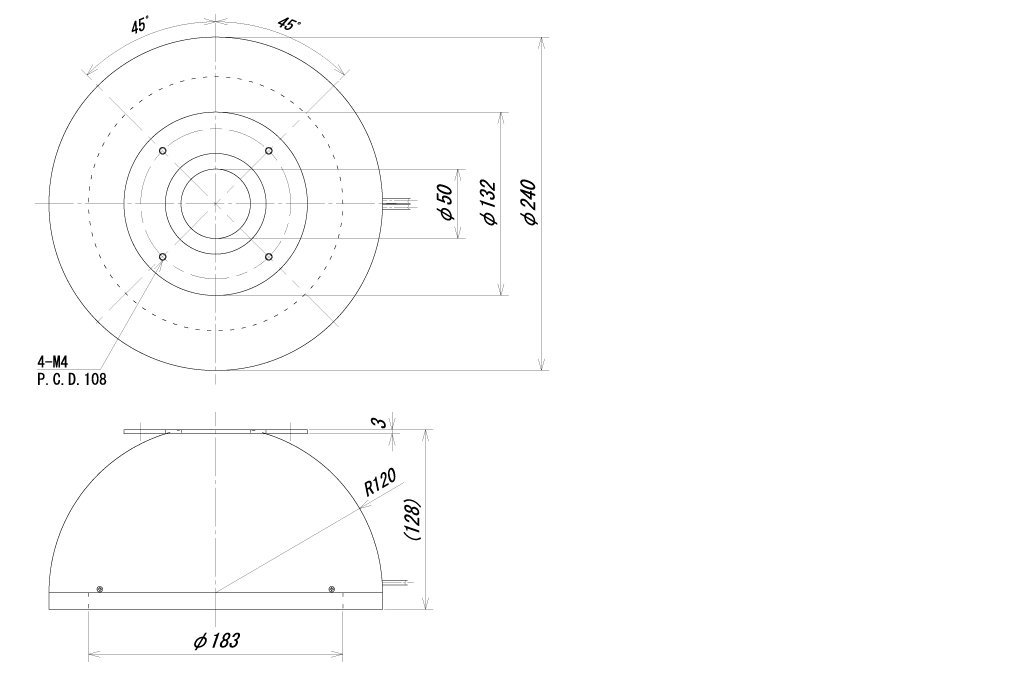

寸法

寸法  外径φ240mm×内径φ50mm×高さ128mm


対応電源一覧

種類 汎用タイプ 汎用外部制御タイプ 外部制御(旧タイプ) 高性能外部制御
型式 VK100-4

新製品
VK3-2405-4
VK3-2405-4E
VS-24-2
VS-2405-2
VL-2405-2
 新製品
 写真 画像処理コントローラVK100 画像処理コントローラVK3 画像処理コントローラVS 画像処理コントローラVL
入力 AC100V入力タイプ DC24V入力
ACアダプター(100V入力)
DC24V入力タイプ DC24V入力タイプ
基本機能 外部ON/OFF
PWM:点灯周波数120kHz
イーサネット
外部ON/OFF

PWM:点灯周波数120kHz
シリアル通信
パラレル通信
アナログ制御
USB
PWM:点灯周波数512kHz

イーサネット
シリアル通信

アナログ制御
USB
PWM:点灯周波数1MHz

ストロボ × × ×


ストロボ機能(オーバードライブ)

オプション

■延長ケーブルについて
この製品はご使用するに当たり延長ケーブルが必要です。延長ケーブルは標準で1m単位で1mから10m迄ご用意しております。(長さの調整は可能ですので、ご依頼が有る場合はご指示ください)

 >ケーブルについての詳細はこちら
