ドーム照明|VDSD+VXHSL/SD+HSLシリーズ

バー照明

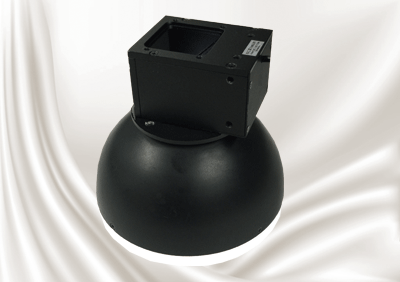

間接光とエッジ方向のON/OFF切り替え、調光が可能なドーム+同軸照明


-用途-
食品パッケージ
容器缶などの検査
薬品パッケージ
その他凹凸面の検査等

ドーム照明+同軸照明のメリット


ドーム照明は他の照明とはその性質が大きく違います。その名の通りドーム天板上に照明を反射させ、光を平均的に照射させます。
その効果の最大のメリットはワークの凹凸面にも陰影が映りにくくさせることです。ワークの凸凹の陰影を無くすことにより、汚れ、マーカー等の色の変化を明確に表現させることが出来ます。しかしながらワークサイズやカメラ視野によっては天板の覗き窓の影が影響する場合もあります。そこで覗き窓の影をなくすために同軸照明が必要になるのです。
シマテックの同軸ドームはエッジ方向+天板方向+同軸方面をそれぞれ単独で調光と点灯制御が可能になりますので、お客様のワークに対して詳細な切り分けが出来ます。

  • 製品型式一覧/寸法
  • 図面ダウンロード
  • 対応コントローラ/オプション

製品型式一覧/寸法

※横スクロールで表全体をご覧いただけます。

VDSD+VXHSLシリーズ
型式 波長 寸法
VDSD-120+VXHSL-525
 >詳細ページへ
◇白(typ5500K)
赤(typ633nm)
緑(typ525nm)
青(typ470nm)
外径120mm x 高さ113mm
VDSD-180+VXHSL-535
 >詳細ページへ
外径180mm x 高さ152mm
VDSD-240+VXHSL-550
 >詳細ページへ
外径240mm x 高さ192mm


SD+HSLシリーズ
型式 波長 寸法
SD-120+HSL-525
 >詳細ページへ
◇白(typ5500K)
赤(typ660nm)
赤(typ633nm)
緑(typ525nm)
青(typ470nm)
赤外(typ880nm)
外径120mm x 高さ113mm
SD-180+HSL-535
 >詳細ページへ
外径180mm x 高さ152mm
SD-240+HSL-550
 >詳細ページへ
外径240mm x 高さ192mm

図面ダウンロード PDF図面/DXF図面*ダウンロードには会員登録が必要となります。

※横スクロールで表全体をご覧いただけます。

VDSD+VXHSLシリーズ
型式 PDF図面 DXF図面
VDSD-120+VXHSL-525  ダウンロード   ダウンロード
VDSD-180+VXHSL-535  ダウンロード   ダウンロード
VDSD-240+VXHSL-550  ダウンロード   ダウンロード

SD+HSLシリーズ
型式 PDF図面 DXF図面
SD-120+HSL-525  ダウンロード   ダウンロード
SD-180+HSL-535  ダウンロード   ダウンロード
SD-240+HSL-550  ダウンロード   ダウンロード

対応コントローラとオプション

VDSD+VXHSLシリーズ用
種類 汎用タイプ 汎用外部制御タイプ 外部制御(旧タイプ) 高性能外部制御
型式 VK100-4

新製品
VK3-2405-4
VK3-2405-4E
VS-24-2
VS-2405-2
VL-2405-2
 新製品
 写真 画像処理コントローラVK100 画像処理コントローラVK3 画像処理コントローラVS 画像処理コントローラVL
入力 AC100V入力タイプ DC24V入力
ACアダプター(100V入力)
DC24V入力タイプ DC24V入力タイプ
基本機能 外部ON/OFF
PWM:点灯周波数120kHz
イーサネット
外部ON/OFF

PWM:点灯周波数120kHz
シリアル通信
パラレル通信
アナログ制御
USB
PWM:点灯周波数512kHz

イーサネット
シリアル通信

アナログ制御
USB
PWM:点灯周波数1MHz

ストロボ × × ×


ストロボ機能(オーバードライブ)


SD+HSLシリーズ用
種類 汎用タイプ 外部制御 外部制御 ストロボ
型式  Sシリーズ AGSシリーズ  DSシリーズ  LDRシリーズ
写真 画像処理コントローラVK100 画像処理コントローラVK100 画像処理コントローラVK100 画像処理コントローラVK100
基本機能  定電圧電源
外部ON/OFF
 定電流タイプ
アナログ外部調光
 PWMタイプ
パラレル外部制御
 ストロボ
アナログ外部制御



■延長ケーブルについて

VDSD+VXHSLシリーズはご使用するに当たり延長ケーブルが必要です。延長ケーブルは標準で1m単位で1mから10m迄ご用意しております。(長さの調整は可能ですので、ご依頼が有る場合はご指示ください)
