使いやすさを追求した新しいドーム照明。トンネルドーム照明
【最大サイズは500mmサイズ】


■小型ワークから大型ワーク迄ドーム照明特有の均一性とやわらかい光の照射により最適画像が得られます。
■複雑なワークでも均一に照射ができます。
■照明の開口部が広いためロボットが中に入り込むことが出きます。ロボットハンドシステムや検査に対してワークの大きさに問わず使いやすさに優れています。
■ロボットのヘッド部に取り付けることも可能です。

ワークの位置決め/外観検査/寸法検査/ラベル検査等



部品ハンドリングシステム

コンベア上のワークのハンドリングシステムに有効な均一な光を照射出来ます。大型のためロボットアームもドーム照明器の中に入り込むことが出来ます。

表面外観検査

大型のワークの表面状態を均一に照射出来ます。

ラベル検査

ラベル等印刷物の検査に有効です。複雑な形状のワークでもドーム照明特有の均一な照射ができます。

表面検査+部品組付

表面検査をした後の部品組み付けを行う際にもロボットが照明内を通過できるため、ドーム照明の構築が容易です。

お客様のシステムに応じて窓サイズを変更できます。

ご使用方法に応じてドーム照明の窓サイズ、窓形状をカスタマイズできます。お客様のご要望に応じてご指示ください。(無料)

又用途をお聞かせいただければ、最適なサイズをご提示いたします。例えば「ラインセンサーで使用したい」等。

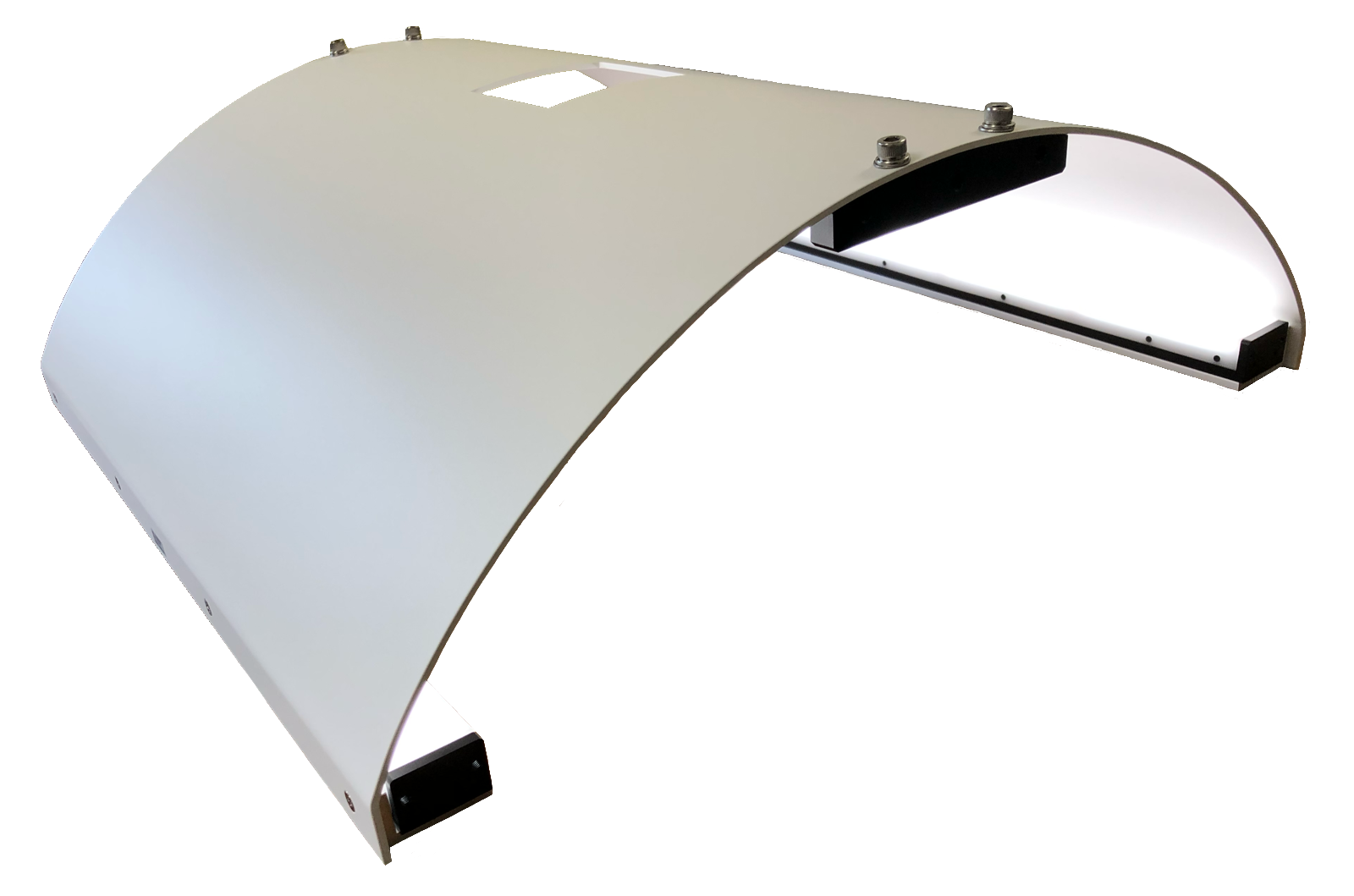

サイドカバーが無いVKDシリーズ

照明の開口部が広いためロボットが中に入り込むことが出きます。ロボットハンドシステムや検査に対してワークの大きさに問わず使いやすさに優れています。

サイドカバーが有るVKDSCシリーズ

小型ワークから大型ワーク迄ドーム照明特有の均一性とやわらかい光の照射により最適画像が得られます。

  • 製品型式一覧/寸法
  • 図面ダウンロード
  • 対応コントローラ/オプション

製品型式一覧/寸法

※横スクロールで表全体をご覧いただけます。

型式 波長 寸法 製品特長
VKD-174162
 >詳細ページへ
 ◇白(typ5000K) 174mm x 162mm
高さ(69mm)
サイドカバー無しタイプ
VKD-345316
 >詳細ページへ
345mm x 316mm
高さ(122mm)
VKD-520512
 >詳細ページへ
520mm x 512mm
  高さ(174mm)


型式 波長 寸法 製品特長
VKDSC-174166
 >詳細ページへ
◇白(typ5000K) 174mm x 166mm
高さ(78mm)
サイドカバー有りタイプ
(全面カバー)


VKDSC-345322
 >詳細ページへ
345mm x 322mm
高さ(142mm)
VKDSC-520518
 >詳細ページへ
520mm x 518mm
高さ(194mm)

図面ダウンロード PDF図面/DXF図面*ダウンロードには会員登録が必要となります。

※横スクロールで表全体をご覧いただけます。

対応コントローラとオプション

■対応コントローラ

種類 汎用タイプ 汎用外部制御タイプ 外部制御(旧タイプ) 高性能外部制御
型式 VK100-4

新製品
VK3-2405-4
VK3-2405-4E
VS-24-2
VS-2405-2
VL-2405-2
 新製品
 写真 画像処理コントローラVK100 画像処理コントローラVK3 画像処理コントローラVS 画像処理コントローラVL
入力 AC100V入力タイプ DC24V入力
ACアダプター(100V入力)
DC24V入力タイプ DC24V入力タイプ
基本機能 外部ON/OFF
PWM:点灯周波数120kHz
イーサネット
外部ON/OFF

PWM:点灯周波数120kHz
シリアル通信
パラレル通信
アナログ制御
USB
PWM:点灯周波数512kHz

イーサネット
シリアル通信

アナログ制御
USB
PWM:点灯周波数1MHz

ストロボ × × ×


ストロボ機能(オーバードライブ)




■延長ケーブルについて

この製品はご使用するに当たり延長ケーブルが必要です。延長ケーブルは標準で1m単位で1mから10m迄ご用意しております。(長さの調整は可能ですので、ご依頼が有る場合はご指示ください)

 >ケーブルについての詳細はこちら
