VLコントローラ

超高速1MHzPWM制御コントローラVL-2405-2

-特長-
■PC/PLC/画像処理装置等によるシリアル系通信で外部調光制御ができるフラグシップモデルです。
さらに1CHあたり24V3Aの大出力。（2CH合計6A迄出力可能）
ストロボ（オーバドライブ機能）も1μsec毎に点灯制御できます。
超高速PWM（1MHz）電源の為、ラインセンサー等高速シャッターカメラにもストレスなくご使用できます。

機能/制御
取説/PDF図面/DXF図面
オプション/使用時の注意点

機能/制御

※横スクロールで表全体をご覧いただけます。

機能

機能	説明	詳細
調光方式	超高速同期型PWM制御	周波数 1MHz/500KHz/250KHzで切り替えが可能です。出荷時は500KHzに調整されています。周波数切り替えにより調光値の諧調が切り替わります。 250KHz時　512階調（％表記も可能） 500KHz時　256階調（％表記も可能） 1MHz時　128階調（％表記も可能）　となります。また信号同期型なのでラインセンサー等ご使用の際にも安心してご使用できます。又光量値を％表記も出来ます。
外部制御	イーサネット（TCP/IP）	出荷時はIPアドレス192.168.0.101/サブネットマスク255.255.255.0で設定されます。出荷前にご連絡頂ければお客様のご指定に合わせて（ゲートウェイ/サブネット/IP全て調整）出荷いたします。又お客様側で専用ソフトで調整することも可能です。専用ソフト＞＞
	USB	Mini USB Type-B
	RS232C	MILコネクタ14ピンからシリアル信号を入れます。
	アナログ	0～5VDCの電圧可変で調光できます。 MILコネクタ14ピンからアナログ信号を入れます。
	ストロボトリガーモード（オーバードライブ）	外部から48Vを追加することにより、オーバードライブ機能がつかえます。最大で1μsecから999μsecまでオーバードライブ可能（ただし照明器の種類に応じて出力調整いたしますのでお打合せが必要となります）
	トリガーモード	1μsecから999μsecまでトリガーにて発光させることが出来ます。この機能はオーバードライブ（48V）モードではありません。
	外部ON/OFF	外部からON/OFFが行えます。ただし外部調光機能と併用は出来ません。外部調光機能を使用時には調光値を0にしてOFFにするようお願いします。論理切り替えも可能です。
光量値保存	プリセットモード	8種類の光量設定を保存できます。
ロックモード	ロックモード	ver2.0以降の製品は、調光値、ストロボ発光時間のご操作を回避するロック機能が追加されています。
論理反転	論理反転モード	外部トリガーの論理反転が行えます。
光量値100％表示	100％表示モード	光量値を100％表記出来ます。
24V使用時最大出力電力	各チャンネル最大72W	大出力が可能です。大型のLED照明も取付け可能となります。
5V使用時最大出力電力	各チャンネル最大10W
最大出力電圧	24V/5V	24V対応照明使用時にトリガーモード（ストロボ（オーバードライブ））を使用すると最大48V出力となります。５V対応照明器はオーバードライブは使用できません。
入力電圧	24V （OD使用時には48V必要）	注意：トリガーモード（ストロボ（オーバードライブ））を使用する場合は24Vとは別に48Vが必要となります。
出力ピンアサイン	24V（OD時48V）/5V	24V（OD時48V）→1ピン24V（OD時48V）/３ピン0V 5V→2ピン5V/3ピン0V
チャンネル数	2チャンネル
冷却FAN機能	2チャンネル	照明を強制空冷で冷やす場合、各チャンネル毎に冷却FANを使用することが出来ます。冷却ファンは回転開始は照明毎に調整可能です（出荷時に調整します）
パネル上でON/OFF	パネル上にトグルSWが付いているので各チャンネル毎にON/OFFがすばやく行えます。
寸法	W 89.2mm / D 122.1mm / H 129.6mm
質量	800g
その他	底面にゴム足/背面にDINレール
推奨スイッチング電源	推奨電源:オムロン社製　S8FS-G15024CD （24V（150W程度）のスイッチング電源）＊ストロボ使用時には48Vの電源が必要になります。推奨電源：コーセル社製　KLNA240F-48 　(48V（240W程度）のスイッチング電源) ＊スイッチング電源は弊社でご用意できますが別売りとなります。お客様でご用意する場合は上記のW数をご参考にしてください。
標準付属品	電源用コネクタ（差込側 MSTB 2,5/4-G-5,08　[ﾌｪﾆｯｸｽｺﾝﾀｸﾄ製]）通信用14P MILコネクタ（ケーブルは含まず）（差込側XG4M-1430［オムロン製/ストレインリリーフ無し］＊ケーブル付はオプション（有償）となります。

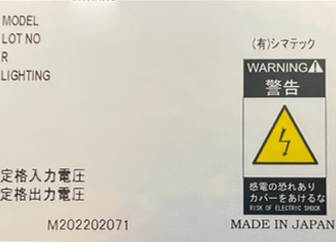

ソフトウェアバージョンの確認方法	①本体に張り付けてある製番シールにソフトウェアのバージョンが記載されています。弊社よりお問い合わせさせていただく場合が御座いますので、その場合はご確認お願いいたします。尚ソフトウェアのバージョンUPにより操作性が向上する場合が御座います。ご購入頂いている製品に関しては、弊社に製品をお送りいただければ、無償アップグレード致します。
法規制	EMC Directive EN61326-1 ClasssA RoHS Directive EN63000

取説/PDF図面/DXF図面＊図面ダウンロードには会員登録が必要となります。

※横スクロールで表全体をご覧いただけます。

型式	取説	PDF図面	DXF図面
VL-2054-2	ダウンロード rev2.3 *ソフトウェアM202205101以降	ダウンロード	ダウンロード

オプション

※横スクロールで表全体をご覧いただけます。

型式	内容
VS-USB2-1.8M	USBから外部制御をする場合に必要です。一般に販売しているminiUSB typeBですので、お客様でご用意頂いても構いません。 ≫詳細はコチラ
VL-MIL14	パネル正面のMILコネクタからアナログ通信とシリアル通信を使用する場合に必要です。MILコネクタ14ピンに丸型ケーブルの２mを付属しています。コネクタ部の反対側は切り落としになっております。＊一般販売してる物でも問題ございませんが、ストレインリリーフ（ロック）を外してご使用ください。又外部ノイズに強いシールド付きをご選定ください。 ≫詳細はコチラ

使用時の注意点

本製品はシマテック製LED照明器専用（工業製品）コントローラです。以下の内容を守ってご使用ください。

◆本体の通風孔を塞がないで下さい。
・仰向け、横倒し、逆さまで使用しないで下さい。
・通風孔を塞ぐことにより内部に熱がこもり、火災の原因になります。
◆本体の上に、重いものを載せないで下さい。
・傷害等の原因となります。
◆電源コードを熱器具に近づけないで下さい。
・コードの皮膜が溶けて、火災・感電の原因となります。
◆電源コードを抜くときは、電源プラグを持って抜いてください。
◆電源プラグはコンセントの奥までしっかり差し込んでください。
・火災・感電の原因となります。
◆濡れた手で電源プラグを抜き差ししないで下さい。
・火災・感電の原因となります。
