型式
標準タイプ
| 照明型式 |
波長 |
拡散板 |
| MD-55RL |
赤（typ633nm) |
標準拡散板 |
| MD-55R |
赤（typ660nm) |
標準拡散板 |
| MD-55B |
青 (typ470nm) |
標準拡散板 |
| MD-55G |
緑 (typ525nm) |
標準拡散板 |
| MD-55W |
白（5500ｋ） |
標準拡散板 |
| MD-55IR |
赤外（typ880nm） |
標準拡散板 |
他の波長も製作可能ですのでお問合せください
UPタイプ
| 照明型式 |
波長 |
拡散板 |
| MD-55UPRL |
赤（typ633nm) |
UPタイプ半透明拡散板 |
| MD-55UPR |
赤（typ660nm) |
UPタイプ半透明拡散板 |
| MD-55UPB |
青 (typ470nm) |
UPタイプ半透明拡散板 |
| MD-55UPG |
緑 (typ525nm) |
UPタイプ半透明拡散板 |
| MD-55UPW |
白（5500ｋ） |
UPタイプ半透明拡散板 |
| MD-55UPIR |
赤外（typ880nm） |
UPタイプ半透明拡散板 |
他の波長も製作可能ですのでお問合せください
基本仕様
| 材質 |
アルミニウム 樹脂 |
| ケーブル長 |
2ｍ ＊延長ケーブルご使用の際は0.2mに変わります。長さのご選定も可能です。 |
| ケーブル種類 |
ロボットケーブル ＡＷＧ22（2芯・外径寸法4.7mm） |
| 極性 |
ピンク（+） ブルー（-） |
| 使用環境 |
温度0～40℃、湿度20～87％RH（結露なきこと） |
| 冷却方式 |
自然冷却 |
| 入力電圧 |
DC24V |
| 最大推奨電流値 |
0.2A |
| コネクタ |
VHR-3M(日圧製）＊延長ケーブルご使用の際はSMR-02V-B（日圧製）に変わります。 |
| 質量 |
75ｇ |

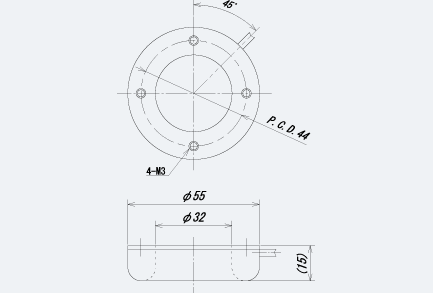

寸法
| 寸法 |
外径寸法55φ 内径寸法32φ 厚み15ｍｍ |
対応電源一覧
| 電源種類 |
制御方法 |
外部制御 |
詳細ページ |
| Sシリーズ |
定電圧制御 |
無 |
こちら>> |
| DSシリーズ |
PWM制御 |
パラレル外部制御 |
こちら>> |
| AGSシリーズ |
定電流制御 |
アナログ電圧0～5V外部制御 |
こちら>> |
| LDRシリーズ |
ストロボ電源 |
|
こちら>> |
オプション
■延長ケーブルSMPシリーズ2mから10ｍまでお客様のご希望に応じて、必要な長さをご指定ください。延長ケーブルご使用の際は照明器側ケーブルの長さはご指定が無い場合は0.2ｍとなります。
| ケーブル型式 |
ケーブル長 |
照明器側コネクタ |
電源側コネクタ |
| SMP-2M |
2m |
日圧SMP-02V-BL |
日圧VHR-3M |
| SMP-3M |
3m |
日圧SMP-02V-BL |
日圧VHR-3M |
| SMP-4M |
4m |
日圧SMP-02V-BL |
日圧VHR-3M |
| SMP-5M |
5m |
日圧SMP-02V-BL |
日圧VHR-3M |
| SMP-6M |
6m |
日圧SMP-02V-BL |
日圧VHR-3M |
| SMP-7M |
7m |
日圧SMP-02V-BL |
日圧VHR-3M |
| SMP-8M |
8m |
日圧SMP-02V-BL |
日圧VHR-3M |
| SMP-9M |
9m |
日圧SMP-02V-BL |
日圧VHR-3M |
| SMP-10M |
10m |
日圧SMP-02V-BL |
日圧VHR-3M |
すべて高屈曲対応のロボットケーブルを使用しております。
