LZDシリーズ
- 画像処理LED照明のシマテック >
- 旧製品 >
- LZDシリーズ

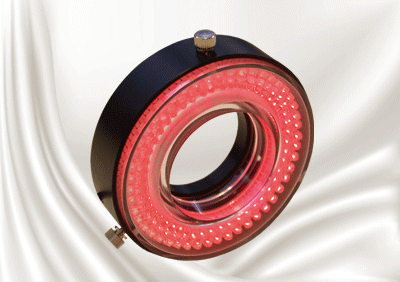

照明に取り付いたレンズの位置を変えることにより照射角度が変わります。
-特長-
照明器に取り付いているレンズを下方向に動かすとダイレクト方向に照射します。レンズ位置を上方向にずらすとローアングル照射に切り替わります。
製品型式一覧/寸法
| 型式 | 寸法 | 波長 |
| LZD-30 | 外径30mm x 内径10mm x 高さ16mm | R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k) |
| LZD-50 | 外径50mm x 内径20mm x 高さ18mm | R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k) |
| LZD-70 | 外径70mm x 内径30mm x 高さ20mm | R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k) |
| LZD-90 | 外径90mm x 内径44mm x 高さ22mm | R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k) |
| LZD-120 | 外径120mm x 内径56mm x 高さ24mm | R(660nm) RL(633nm) G(525nm) B(470nm) IR(880nm) W(5500k) |
PDF図面/DXF図面 ＊会員登録頂くと下記から各種図面がダウンロード可能になります。
| 型式 | PDF図面 | DXF図面 |
| LZD-30 | PDF図面ダウンロード | DXF図面ダウンロード |
| LZD-50 | PDF図面ダウンロード | DXF図面ダウンロード |
| LZD-70 | PDF図面ダウンロード | DXF図面ダウンロード |
| LZD-90 | PDF図面ダウンロード | DXF図面ダウンロード |
| LZD-120 | PDF図面ダウンロード | DXF図面ダウンロード |
製品の特性

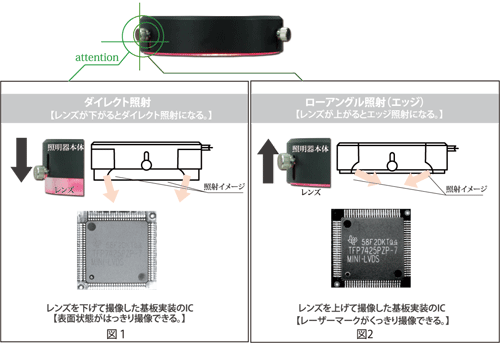

LZDはレンズ位置を調整して照射方向を切り替えできます。
照明器に取り付いているレンズを下方向に動かすとダイレクト方向に照射します。レンズ位置を上方向にずらすとローアングル照射に切り替わります。
シマテック製品の分光特性（基本波長特性）
一部の製品には当てはまらない場合も御座います。製品別でデーターが必要な場合は、弊社迄お問い合わせください。
無償デモ機貸し出し ＊下記のフォームよりお申し込みください。
画像処理照明器は弊社までお問い合わせください。
