LZD-120
- 画像処理LED照明のシマテック >
- 旧製品 >
- LZDシリーズ >
- LZD-120
型式
| 照明型式 | 波長 |
| LZD-120RL | 赤 (typ633nm) |
| LZD-120R | 赤（typ660nm) |
| LZD-120B | 青 (typ470nm) |
| LZD-120G | 緑 (typ525nm) |
| LZD-120W | 白（5500ｋ） |
| LZD-120IR | 赤外（typ880nm） |
基本仕様
| 材質 | エンジニアリングプラスチック |
| ケーブル長 | 2ｍ ＊延長ケーブルご使用の際は0.2mに変わります。長さのご選定も可能です。 |
| ケーブル種類 | ロボットケーブル ＡＷＧ22（2芯・外径寸法4.7mm） |
| 極性 | ピンク（+） ブルー（-） |
| 使用環境 | 温度0～40℃、湿度20～87％RH（結露なきこと） |
| 冷却方式 | 自然冷却 |
| 入力電圧 | DC24V |
| 最大推奨電流値 | 0.6A |
| コネクタ | VHR-3M(日圧製）＊延長ケーブルご使用の際はSMR-02V-B（日圧製）に変わります |
| 質量 | 200ｇ |

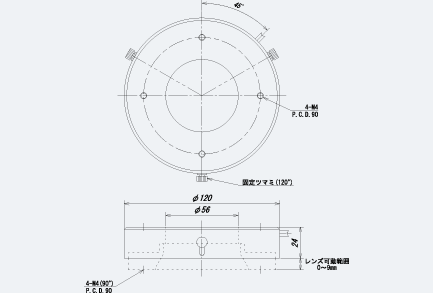

寸法
| 寸法 | 外径寸法120φ 内径寸法56φ 厚み24ｍｍ |
対応電源一覧
| 電源種類 | 制御方法 | 外部制御 | 詳細ページ | |
| Sシリーズ | 定電圧制御 | 無 | こちら>> | |
| DSシリーズ | PWM制御 | パラレル外部制御 | こちら>> | |
| AGSシリーズ | 定電流制御 | アナログ電圧0～5V外部制御 | こちら>> | |
| LDRシリーズ | ストロボ電源 |
|
こちら>> |
オプション
■延長ケーブル
SMPシリーズ
2mから10ｍまでお客様のご希望に応じて、必要な長さをご指定ください。延長ケーブルご使用の際は照明器側ケーブルの長さはご指定が無い場合は0.2ｍとなります。
| ケーブル型式 | ケーブル長 | 照明器側コネクタ | 電源側コネクタ |
| SMP-2M | 2m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-3M | 3m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-4M | 4m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-5M | 5m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-6M | 6m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-7M | 7m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-8M | 8m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-9M | 9m | 日圧SMP-02V-BL | 日圧VHR-3M |
| SMP-10M | 10m | 日圧SMP-02V-BL | 日圧VHR-3M |
