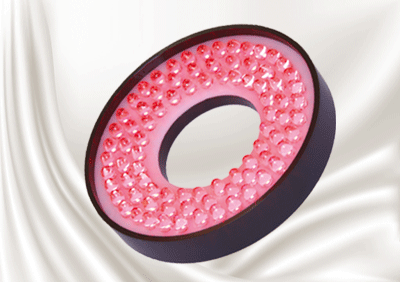

φ50ｍｍ～φ130ｍｍまでの汎用リング照明。
-特長-
砲弾型LEDを面上に可能な限り密に実装しました。LEDをリング状に配置。照明毎に、多種多様な角度設定した製品です。
製品型式一覧/寸法
| 型式 | 寸法 | 波長 |
| OTR-φ50-80° | 外径φ50ｍｍ 内径20ｍｍ 高さ14ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ50-25° | 外径φ50ｍｍ 内径20ｍｍ 高さ14ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ70-80° | 外径φ70ｍｍ 内径34ｍｍ 高さ14ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ70-45° |
外径φ70ｍｍ 内径34ｍｍ 高さ14ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ70-25° | 外径φ70ｍｍ 内径51ｍｍ 高さ14ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ70-0° | 外径φ70ｍｍ 内径40ｍｍ 高さ14ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ90-80° | 外径φ90ｍｍ 内径40ｍｍ 高さ15ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ90-45° | 外径φ90ｍｍ 内径50ｍｍ 高さ16ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ90-25° | 外径φ90ｍｍ 内径62ｍｍ 高さ16ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ90-0° | 外径φ90ｍｍ 内径62ｍｍ 高さ16ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ120-25° | 外径φ120ｍｍ 内径90ｍｍ 高さ15ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ120-0° | 外径φ120ｍｍ 内径90ｍｍ 高さ15ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
| OTR-φ130-30° | 外径φ130ｍｍ 内径70ｍｍ 高さ40ｍｍ | R(660nm) RL(633nm) G(525nm) B(470nm) W(5500k) |
PDF図面/DXF図面 ＊会員登録頂くと下記から各種図面がダウンロード可能になります。
| 型式 | PDF図面 | DXF図面 |
| OTR-φ50-80° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ50-25° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ70-80° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ70-45° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ70-25° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ70-0° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ90-80° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ90-45° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ90-25° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ90-0° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ120-25° | PDF図面ダウンロード |
DXF図面ダウンロード |
| OTR-φ120-0° | PDF図面ダウンロード | DXF図面ダウンロード |
| OTR-φ130-30° | PDF図面ダウンロード | DXF図面ダウンロード |
製品の特性
シマテック製品の分光特性（基本波長特性）
一部の製品には当てはまらない場合も御座います。製品別でデーターが必要な場合は、弊社迄お問い合わせください。
