OTR-φ70-80°

シマテック > 旧製品 > OTR-Ringシリーズ > OTR-φ70-80°

型式

標準タイプ
照明型式 波長
OTR-φ70-80°R
 赤(typ660nm)
OTR-φ70-80°RL  赤(typ633nm)
OTR-φ70-80°G  緑 (typ525nm)
OTR-φ70-80°B  青 (typ470nm)
OTR-φ70-80°W  白 (5500k)
OTR-φ70-80°IR  赤外 (typ880nm)


基本仕様

材質   アルミニウム
ケーブル長   2m *延長ケーブルご使用の際は0.2mに変わります。長さのご選定も可能です。
ケーブル種類   ロボットケーブル AWG22(2芯・外径寸法4.7mm)
極性   ピンク(+)  ブルー(-)
使用環境   温度0~40℃、湿度20~87%RH(結露なきこと)
冷却方式   自然冷却
入力電圧   DC24V
最大推奨電流値  R,RL = 0.08A / G,B,W,IR = 0.12A
コネクタ   VHR-3M(日圧製)*延長ケーブルご使用の際はSMR-02V-B(日圧製)に変わります。
質量   130g
照射角度  80°

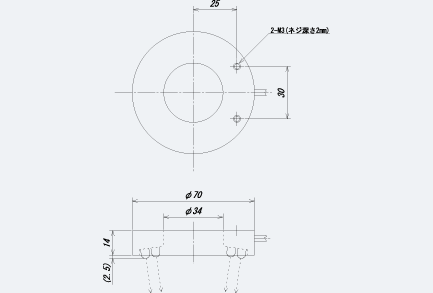

寸法

寸法  外径φ70mm 内径34mm 高さ14mm


対応電源一覧

電源種類 制御方法 外部制御 詳細ページ
Sシリーズ 定電圧制御 こちら>>
DSシリーズ   PWM制御 パラレル外部制御 こちら>>
AGSシリーズ   定電流制御  アナログ電圧0~5V外部制御   こちら>>
LDRシリーズ   ストロボ電源
アナログ電圧0~5V外部制御
こちら>>


オプション


■延長ケーブル
SMPシリーズ
2mから10mまでお客様のご希望に応じて、必要な長さをご指定ください。延長ケーブルご使用の際は照明器側ケーブルの長さはご指定が無い場合は0.2mとなります。
ケーブル型式 ケーブル長 照明器側コネクタ  電源側コネクタ
SMP-2M   2m  日圧SMP-02V-BL 日圧VHR-3M
SMP-3M   3m  日圧SMP-02V-BL 日圧VHR-3M
SMP-4M   4m  日圧SMP-02V-BL 日圧VHR-3M
SMP-5M   5m  日圧SMP-02V-BL 日圧VHR-3M
SMP-6M   6m  日圧SMP-02V-BL 日圧VHR-3M
SMP-7M   7m  日圧SMP-02V-BL 日圧VHR-3M
SMP-8M   8m  日圧SMP-02V-BL 日圧VHR-3M
SMP-9M   9m 日圧SMP-02V-BL 日圧VHR-3M
SMP-10M   10m 日圧SMP-02V-BL 日圧VHR-3M
すべて高屈曲対応のロボットケーブルを使用しております


画像処理照明器は弊社までお問い合わせください。
