VCNSFシリーズ
- 画像処理LED照明のシマテック >
- 旧製品 >
- VCNSFシリーズ

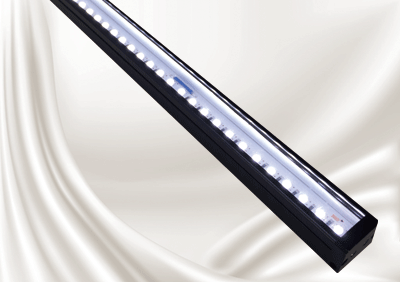

中電力のチップLEDを実装し広範囲を照射できる安価タイプのバー照明です。
-特長-
広範囲を照射可能です。又オプションで2種類の拡散板が御座います。
製品型式一覧/寸法
| 型式 | 寸法 | 波長 |
| VCNSF-50 | 長さ60mm x 幅20mm x 高さ15mm | RL(633nm) G(525nm) B(470nm) W(5500k) |
| VCNSF-100 | 長さ110mm x 幅20mm x 高さ15mm | RL(633nm) G(525nm) B(470nm) W(5500k) |
| VCNSF-150 | 長さ160mm x 幅20mm x 高さ15mm | RL(633nm) G(525nm) B(470nm) W(5500k) |
| VCNSF-200 | 長さ210mm x 幅20mm x 高さ15mm | RL(633nm) G(525nm) B(470nm) W(5500k) |
| VCNSF-250 | 長さ260mm x 幅20mm x 高さ15mm | RL(633nm) G(525nm) B(470nm) W(5500k) |
| VCNSF-300 | 長さ310mm x 幅20mm x 高さ15mm | RL(633nm) G(525nm) B(470nm) W(5500k) |
PDF図面/DXF図面 ＊会員登録頂くと下記から各種図面がダウンロード可能になります。
| 型式 | PDF図面 | DXF図面 |
| VCNSF-50 | PDF図面ダウンロード | DXF図面ダウンロード |
| VCNSF-100 | PDF図面ダウンロード | DXF図面ダウンロード |
| VCNSF-150 | PDF図面ダウンロード | DXF図面ダウンロード |
| VCNSF-200 | PDF図面ダウンロード | DXF図面ダウンロード |
| VCNSF-250 | PDF図面ダウンロード | DXF図面ダウンロード |
| VCNSF-300 | PDF図面ダウンロード | DXF図面ダウンロード |
製品の特性
明るさ参考値データ| ワークディスタンス（WD) | 照度（Lx) | 照射角度 |
| 0ｍｍ | 81,800 | 40°(Typ) |
| 10ｍｍ | 52,000 | |
| 30ｍｍ | 23,500 | |
| 50ｍｍ | 14,100 | |
| 80ｍｍ | 7,000 | |
| 100ｍｍ | 5,700 | |
| 150ｍｍ | 3,000 | |
| 200ｍｍ | 1,900 |
シマテック製品の分光特性（基本波長特性）
一部の製品には当てはまらない場合も御座います。製品別でデーターが必要な場合は、弊社迄お問い合わせください。
