VCNSF-300

型式

照明型式 波長
VCNSF-300RL  赤（typ633nm)
VCNSF-300B   青 (typ470nm)
VCNSF-300G   緑 (typ525nm)
VCNSF-300W   白（5500ｋ）


基本仕様

材質   アルミニウム
ケーブル長   0.3ｍ
ケーブル種類   ロボットケーブル　ＡＷＧ22（2芯・外径寸法4.7mm）
極性   ピンク（+）　　ブルー（-）
消費電力   12W
使用環境   温度0～40℃、湿度20～87％RH（結露なきこと）
冷却方式   自然冷却
入力電圧   DC24V
コネクタ   SMR-03V-B(日圧製）
質量   420ｇ

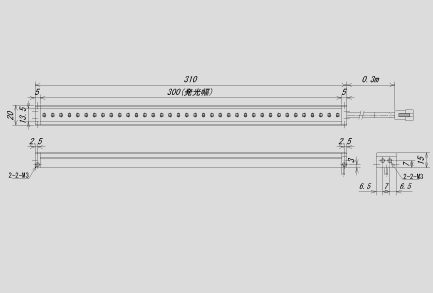

寸法

寸法  長さ300ｍｍ×幅20ｍｍ×高さ15ｍｍ


対応電源一覧


VK3-2405-4（標準モデル）/VK3-2405-4Eイーサネット外部調光モデル）をご用意。コンパクトで高性能な4チャンネル電源です。

arrow_forwardVK3-2405-4


VSシリーズは、24V出力タイプ、5V(1A)/24Vの5V標準出力タイプ、5V(2A)/24Vの5V高出力タイプ3種類があります。

arrow_forwardVSシリーズ



オプション

■拡散板 半透明タイプ
KHC-NSF300
光量をあまり落さず、拡散性を持たせたい時にご選定ください。
■拡散板 乳半タイプ
KMW-NSF300
LEDの映り込みをしっかり抑えたい等。しっかりとした拡散性を持たせたい時にご選定ください。
■延長ケーブル
VSM3シリーズ
1mから10ｍまでお客様のご希望に応じて、必要な長さをご指定ください。
ケーブル型式 ケーブル長 照明器側コネクタ  電源側コネクタ
VSM3-1M  1m 日圧SMP-03V-BC   日圧SMR-03V-B
VSM3-2M   2m  日圧SMP-03V-BC  日圧SMR-03V-B
VSM3-3M   3m  日圧SMP-03V-BC   日圧SMR-03V-B
VSM3-4M   4m  日圧SMP-03V-BC   日圧SMR-03V-B
VSM3-5M   5m  日圧SMP-03V-BC   日圧SMR-03V-B
VSM3-6M   6m  日圧SMP-03V-BC   日圧SMR-03V-B
VSM3-7M   7m  日圧SMP-03V-BC   日圧SMR-03V-B
VSM3-8M   8m  日圧SMP-03V-BC  日圧SMR-03V-B
VSM3-9M   9m 日圧SMP-03V-BC  日圧SMR-03V-B
VSM3-10M   10m 日圧SMP-03V-BC 日圧SMR-03V-B
すべて高屈曲対応のロボットケーブルを使用しております。

■分岐ケーブル
VSM3－○Mｰ○シリーズ
１CHに複数台の照明器を接続できます。1mから10ｍまでお客様の必要な長さをご指定ください。
＊１CH最大数は電源の出力、照明器の型式に応じて変わりますので必ず弊社迄ご相談ください。（042-729-8914）
分岐ケーブル型式 分岐数
 ケーブル長 照明器側コネクタ  電源側コネクタ
VSM3-○M-2 2 ご指定ください。(最大10ｍ)  日圧SMP-03V-BC  日圧SMR-03V-B
VSM3-○M-4  4 ご指定ください。(最大10ｍ)  日圧SMP-03V-BC 日圧SMR-03V-B
すべて高屈曲対応のロボットケーブルを使用しております。


画像処理照明器は弊社までお問い合わせください。
