35万ルクスを超える高輝度幅広バー照明
広いエリアを均一に明るく照射出来ます。従来のバーに比べて照射エリアが非常に大きくとれ、画像の安定が増し、高速シャッターにも対応いたします。又、数本の照明器を組み合わせることでワークの大きさや内容による対応が可能です。
30mm幅と60mm幅が御座います。
別売りでサイドブラケットもございます。
バー照明のメリットとVLFBの効果
バー照明は長さを自由に選定でき、使い勝手の良い照明です。シマテックのバー照明の種類は意外と細かく分類されています。VLFBは通常のバー照明と比較すると幅が広いタイプです。(30mm幅タイプと60mm幅タイプがあります)また、幅広のケース設計にあわせて、LEDの配列を見直し、非常に高輝度です。(35万lx)

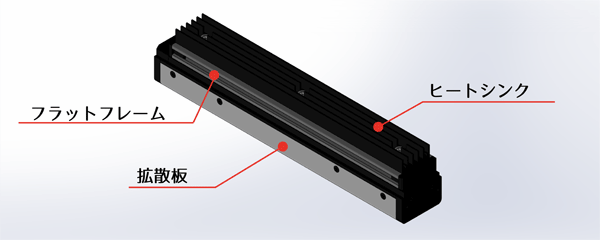

拡散板の形状も工夫してあり凹型で平面タイプの拡散板よりも拡散率が良い為、広範囲を均一に照射出来るのもこのバー照明の特長です。
反射照明としてご使用できる他、透過照明としてのご使用も可能な設計に致しました。取り付け用にフラットフレームを採用し設置の自由度を広げております。また自然空冷を採用しているため、粉末等の比較的軽いワークでも問題なくご使用できます。
バー照明の製品比較データ
型式 | VANSF/NSF | VCNSF2 VCLSF2 |
VCNSF2RL |
VLFB |
照射の範囲 | 標準 | 広め | 特に狭い | 特に広い |
白色の照度 W.D0mm |
150,000ルクス | 240,000ルクス | 220,000ルクス | 350,000ルクス |
白色の照度 W.D50mm |
50,000ルクス | 40,000ルクス | 100,000ルクス | 60,000ルクス |
特長 | 3φの砲弾型LEDをチドリで密にならべ、明るさ、均一性をバランスよく兼ね備えた万能バー照明。拡散板を自由に交換可能。 | 中電力のチップ型LEDを実装。透明保護カバー付き。低コストで均一で高輝度なバー照明。拡散板を自由に交換可能。砲弾型に比較して照射エリアが若干広く、映り込みが少ない照明。 | 中電力のチップLEDを密に並べ、発光面上部にラウンド形状の集光レンズを装着し、狭い範囲を強烈に照射します。 | 35万ルクスを超える高輝度幅広バー照明。広いエリアを均一に超明るく照射。従来のバーに比べて照射エリアが非常に大きくとれ、画像の安定が増す。高速シャッターに対応。 |
照射写真 |
WDによる明るさのイメージ
WD | 照度 |
0mm | 350,000lx |
5mm | 90,000lx |
100mm | 40,000lx |
300mm | 6,000lx |
500mm | 2,500lx |

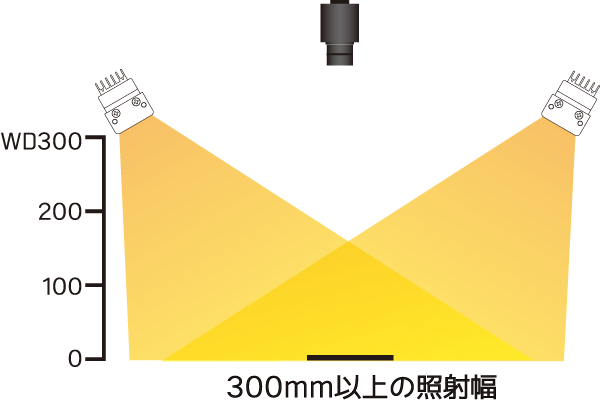

使い方のイメージ
※横スクロールで表全体をご覧いただけます。
型式 | 波長 | 寸法 |
VLFB-100×30 >詳細ページへ |
◇白(typ5500K) | 長さ112mm x 幅34mm x 高さ43mm |
VLFB-200×30 >詳細ページへ |
長さ212mm x 幅34mm x 高さ43mm | |
VLFB-300×30 >詳細ページへ |
長さ312mm x 幅34mm x 高さ43mm | |
VLFB-400×30 >詳細ページへ |
長さ412mm x 幅34mm x 高さ43mm | |
VLFB-500×30 >詳細ページへ |
長さ512mm x 幅34mm x 高さ43mm | |
VLFB-600×30 >詳細ページへ |
長さ612mm x 幅34mm x 高さ43mm |
型式 | 波長 | 寸法 |
VLFB-100×60 >詳細ページへ |
◇白(5500K) | 長さ112mm x 幅64mm x 高さ43mm |
VLFB-200×60 >詳細ページへ |
長さ212mm x 幅64mm x 高さ43mm | |
VLFB-300×60 >詳細ページへ |
長さ312mm x 幅64mm x 高さ43mm |
※横スクロールで表全体をご覧いただけます。
種類 | 汎用タイプ | 汎用外部制御タイプ | 外部制御(旧タイプ) | 高性能外部制御 |
型式 | VK100-4 |
VK3-2405-4 VK3-2405-4E |
VS-24-2 VS-2405-2 |
VL-2405-2 |
写真 | ||||
入力 | AC100V入力タイプ | DC24V入力 ACアダプター(100V入力) |
DC24V入力タイプ | DC24V入力タイプ |
基本機能 | 外部ON/OFF PWM:点灯周波数120kHz |
イーサネット 外部ON/OFF PWM:点灯周波数120kHz |
シリアル通信 パラレル通信 アナログ制御 USB PWM:点灯周波数512kHz |
イーサネット |
ストロボ | × | × | × |
〇 |
画像処理照明器は弊社までお問い合わせください。
