バー照明|VCNSF2RLシリーズ

シマテック > バー照明|VCNSF2RLシリーズ

 新製品

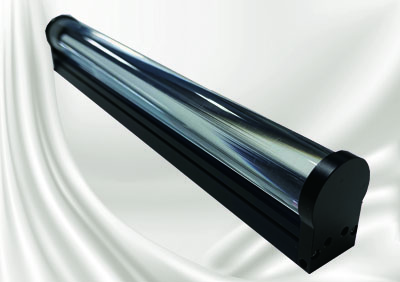

狭指向/高出力バー照明(ライン照明)


高出力チップLEDを密に並べ、先端に丸レンズを搭載し光を集光させたバー照明(ライン照明)です。狭い範囲を強力に明るく照射出来ます。

注意:この製品は高出力の為、長時間点灯すると高温になる可能性が御座います。ON/OFF制御をしてご使用頂き、取り付けブラケットを正しく設置して放熱を行うようにしてください。

バー照明のメリットとVCNSF2RLの効果


バー照明は長さを自由に選定でき、比較的使い勝手の良い照明です。しかしながらバー照明の種類は意外と細かく分類されています。VCNSF2RLはバー照明の上部にラウンドレンズ(丸棒レンズ)が付いています。このラウンドレンズによりチップLEDの特長でもある広範囲に光が広がる特性を逆に集光させています。(狭指向)
この狭指向タイプのバー照明は遠隔まで明るく照射することが出き、狭い範囲に強い光を集めているため、ラインセンサ用照明としても流用できます。


照明条件:2方向で撮影

板状のワークに浅い凸凹が会った場合の検査。
上部が生画像、下部が検査画像です。


照明条件:1方向で撮影

板状のワークに浅い傷が会った場合の検査。
上部が生画像、下部が検査画像です。

バー照明の製品比較データ

型式 VANSF/NSF VCNSF2
VCLSF2
VCNSF2RL
VLFB
照射の範囲 標準 広め 特に狭い 特に広い
白色の照度
W.D 0mm
150,000ルクス 240,000ルクス 220,000ルクス 350,000ルクス
白色の照度
W.D 50mm
50,000ルクス 40,000ルクス 100,000ルクス 60,000ルクス
特長 3φの砲弾型LEDをチドリで密にならべ、明るさ、均一性をバランスよく兼ね備えた万能バー照明。拡散板を自由に交換可能。 中電力のチップ型LEDを実装。透明保護カバー付き。低コストで均一で高輝度なバー照明。拡散板を自由に交換可能。砲弾型に比較して照射エリアが若干広く、映り込みが少ない照明。 中電力のチップLEDを密に並べ、発光面上部にラウンド形状の集光レンズを装着し、狭い範囲を強烈に照射します。 35万ルクスを超える高輝度幅広バー照明。広いエリアを均一に超明るく照射。従来のバーに比べて照射エリアが非常に大きくとれ、画像の安定が増す。高速シャッターに対応。
照射写真 vansfsyousya.gif vcnsfsyousya.gif vcnsfrlsyousya.gif vlfbsyousya.gif


 ワークディスタンスの変化による明るさ参考データ

ワークディスタンス(WD) 照度(Lx)
0mm 220,000
10mm  190,000
30mm 150,000
50mm 100,000
80mm 80,000
100mm 60,000
150mm 30,000
200mm 20,000
300mm 12,000
  • 製品型式一覧/寸法
  • 図面ダウンロード
  • 対応コントローラ/オプション

製品型式一覧/寸法

※横スクロールで表全体をご覧いただけます。

型式 波長 寸法
VCNSF2RL-50
 >詳細ページへ
白(typ5000K)
赤(typ650nm)
緑(typ525nm)
青(typ445nm)
長さ66mm x 幅23mm x 高さ34.35mm
VCNSF2RL-100
 >詳細ページへ
白(typ5000K)
赤(typ650nm)
緑(typ525nm)
青(typ445nm)
長さ116mm x 幅23mm x 高さ34.35mm
VCNSF2RL-150
 >詳細ページへ
白(typ5000K)
赤(typ650nm)
緑(typ525nm)
青(typ445nm)
長さ166mm x 幅23mm x 高さ34.35mm
VCNSF2RL-200
 >詳細ページへ
白(typ5000K)
赤(typ650nm)
緑(typ525nm)
青(typ445nm)
長さ216mm x 幅23mm x 高さ34.35mm
VCNSF2RL-250
 >詳細ページへ
白(typ5000K)
赤(typ650nm)
緑(typ525nm)
青(typ445nm)
長さ266mm x 幅23mm x 高さ34.35mm
VCNSF2RL-300
 >詳細ページへ
白(typ5000K)
赤(typ650nm)
緑(typ525nm)
青(typ445nm)
長さ316mm x 幅23mm x 高さ34.35mm

図面ダウンロード PDF図面/DXF図面*ダウンロードには会員登録が必要となります。

※横スクロールで表全体をご覧いただけます。

対応コントローラとオプション

■対応コントローラ
種類 汎用電源 汎用電源 外部制御電源
基本機能 AC100V入力タイプ
外部ON/OFF
PWM120kHz
24V入力タイプ
イーサネット
外部ON/OFF
PWM120kHz
シリアル通信
パラレル通信
アナログ制御
USB
高速制御PWM512kHz
型式  新製品
VK100-4

VK3シリーズ

VSシリーズ



■延長ケーブルについて
この製品はご使用するに当たり延長ケーブルが必要です。延長ケーブルは標準で1m単位で1mから10m迄ご用意しております。(長さの調整は可能ですので、ご依頼が有る場合はご指示ください)

 >ケーブルについての詳細はこちら



■取り付け用ブラケット
取り付けが容易に出来るようにこの製品は専用ブラケットをご用意しております。


>取り付けブラケットの詳細はこちら
