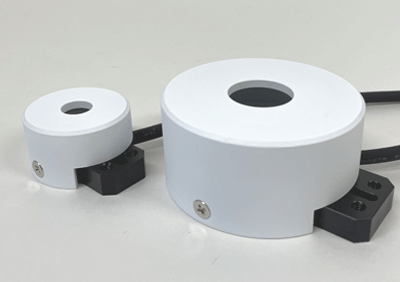

同軸リング照明VRMDS+DC


VRMDSシリーズに同軸カバーを付けた新タイプの照明器です。5つのサイズをご用意。



VRMDS+DC(同軸リング照明)の特長


直径φ28~φ120のサイズ

VRMDS+DCシリーズはVRMDSに脱着可能な同軸カバーを取り付けた照明器です。拡散光を同軸カバーに反射させてドーム照明としてご使用できます。

又通常のドーム照明と違い、天板がフラットタイプになっています。その為天板から同軸状に照射する成分が強く、同軸ドーム照明となります。(イメージとして同軸照明とドーム照明の中間のイメージ)
ワークに均一な光を拡散させて照射する為、凸凹のワークに対しても乱反射が少なく、均一な照射が可能です。

ベースの照明はリングタイプなので、購入後お客様でリング照明とドーム照明の使い分けが出来ます。

VRMDS+DC(同軸リング照明)の撮像サンプル




VRMDS+DCで撮像した基板半田面の画像

陰影も少なくリード面や半田面が均一に照射できている。

拡散版付きリング照明で撮像した基板半田面の画像

若干陰影があり半田面も均一に照射できていない。中心部が暗くなっている。

VRMDS+DCで撮像した基板半田の画像

リード部が均一に照射されている。

拡散版付きリング照明で撮像した基板の画像

リード部が均一に照射されていない。中心部が暗くなっている。

VRMDS+DCで撮像した基板半田面の画像

リード部が均一に照射されている。

拡散版付きリング照明で撮像した基板の画像

リード部が均一に照射されていない。中心部が暗くなっている。

VRMDS+DCで撮像した金属板(蝶番)の画像

金属板のキズがきれいに映し出されている。表面状態も均一に照射されている。

拡散版付きリング照明で撮像した金属板(蝶番)の画像

金属板のキズが若干見えにくい。中心部が暗くなっている。

  • 製品型式一覧/寸法
  • 図面ダウンロード
  • 対応コントローラ

製品型式一覧/寸法

※横スクロールで表全体をご覧いただけます。

型式 波長 寸法
VRMDS-28+DC
 >詳細ページへ

◇白(typ5000K)
赤(typ650nm)
緑(typ525nm)
青(typ445nm)
外径φ34mm×内径φ10mm×高さ21mm
VRMDS-42+DC
 >詳細ページへ
外径φ48mm×内径φ15mm×高さ26mm
VRMDS-55+DC
 >詳細ページへ
外径φ61mm×内径φ20mm×高さ31mm
VRMDS-80+DC
 >詳細ページへ
外径φ86mm×内径φ24mm×高さ46mm
VRMDS-120+DC
 >詳細ページへ
外径φ126mm×内径φ36mm×高さ66mm

図面ダウンロード PDF図面/DXF図面*ダウンロードには会員登録が必要となります。

※横スクロールで表全体をご覧いただけます。

対応コントローラとオプション

■対応コントローラ

種類 汎用タイプ 汎用外部制御タイプ 外部制御(旧タイプ) 高性能外部制御
型式 VK-100-4

新製品
VK3-2405-4
VK3-2405-4E
VS2405-2
VS2424-2
VL-2405-2
 新製品
 写真 画像処理コントローラVK100 画像処理コントローラVK3 画像処理コントローラVS 画像処理コントローラVL
入力 AC100V入力タイプ DC24V入力
ACアダプター(100V入力)
DC24V入力タイプ DC24V入力タイプ
基本機能 外部ON/OFF
PWM:点灯周波数120kHz
イーサネット
外部ON/OFF

PWM:点灯周波数120kHz
シリアル通信
パラレル通信
アナログ制御
USB
PWM:点灯周波数512kHz

イーサネット
シリアル通信

アナログ制御
USB
PWM:点灯周波数1MHz

ストロボ × × ×


ストロボ機能(オーバードライブ)


■ケーブルについて
この製品はコントローラと接続するために延長ケーブルが必要です。延長ケーブルについては詳細ページで御覧ください。
