VRMD-100/VRMD-100UP

型式

標準タイプ
照明型式 波長 拡散板タイプ
VRMD-100RL  赤（typ625nm)   標準拡散板タイプ
VRMD-100B   青 (typ475nm) 標準拡散板タイプ
VRMD-100G   緑 (typ528nm) 標準拡散板タイプ
VRMD-100W  白（5500ｋ） 標準拡散板タイプ

UPタイプ
照明型式 波長 拡散板タイプ
VRMD-100UPRL  赤（typ625nm)   半透明光量UPタイプ
VRMD-100UPB  青 (typ475nm) 半透明光量UPタイプ
VRMD-100UPG  緑 (typ528nm) 半透明光量UPタイプ
VRMD-100UPW  白（5500ｋ） 半透明光量UPタイプ


基本仕様

材質   アルミニウム　アクリル系樹脂
ケーブル長   0.3ｍ
ケーブル種類   ロボットケーブル　ＡＷＧ22（2芯・外径寸法4.7mm）
極性   ピンク（+）　　ブルー（-）
使用チャンネル数  1ch
消費電力   6W
使用環境   温度0～40℃、湿度20～87％RH（結露なきこと）
冷却方式   自然冷却
入力電圧   DC24V
コネクタ   SMR-03V-B(日圧製）
質量   250ｇ　

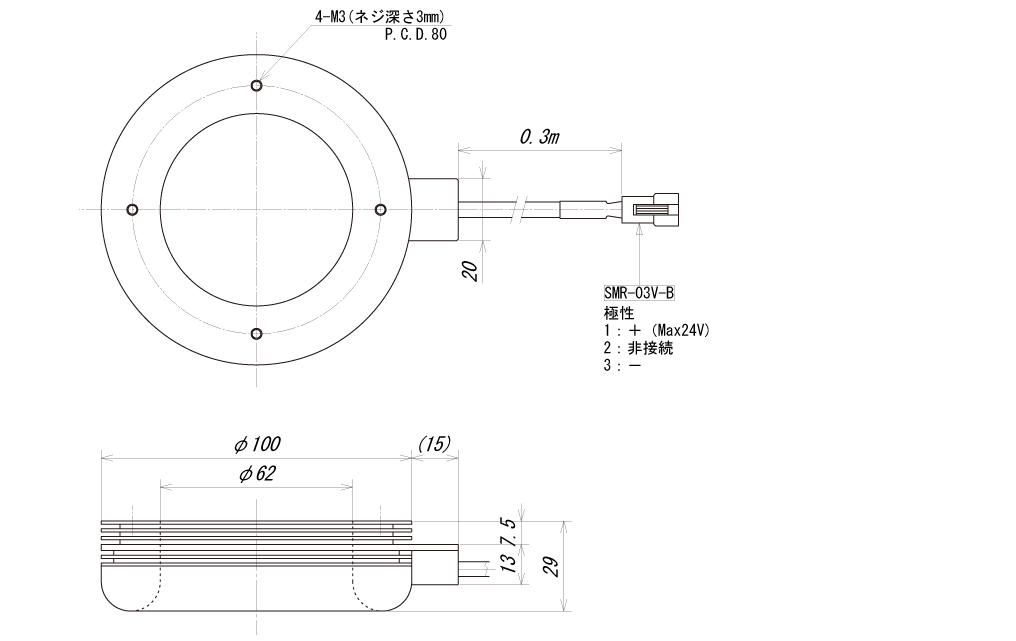

寸法

寸法  外径φ100mm×内径φ62mm×高さ29ｍｍ


対応電源一覧

種類 汎用タイプ 汎用外部制御タイプ 外部制御（旧タイプ） 高性能外部制御
型式 VK100-4
　新製品　		 VK3-2405-4
VK3-2405-4E		 VS-24-2
VS-2405-2		 VL-2405-2
　新製品　
 写真 画像処理コントローラVK100 画像処理コントローラVK3 画像処理コントローラVS 画像処理コントローラVL
入力 AC100V入力タイプ DC24V入力
ACアダプター（100V入力）		 DC24V入力タイプ DC24V入力タイプ
基本機能 外部ON/OFF
PWM:点灯周波数120kHz		 イーサネット
外部ON/OFF
PWM:点灯周波数120kHz		 シリアル通信
パラレル通信
アナログ制御
USB
PWM:点灯周波数512kHz

イーサネット
シリアル通信
アナログ制御
USB
PWM:点灯周波数1MHz
ストロボ × × ×

〇
ストロボ機能（オーバードライブ）

オプション

■延長ケーブル
VSM3－○Mシリーズ
1mから10ｍまでお客様のご希望に応じて、必要な長さをご指定ください。
>>詳細はこちら

ケーブル型式 ケーブル長 照明器側コネクタ  電源側コネクタ
VSM3-○M  ご指定ください。(最大10ｍ)  日圧SMP-03V-BC   日圧SMR-03V-B
すべて高屈曲対応のロボットケーブルを使用しております。
■2分岐ケーブル
VSM3－○M-2シリーズ
１CHに2台の照明器を接続できます。1mから10ｍまでお客様の必要な長さをご指定ください。
＊１CH最大数は電源の出力、照明器の型式に応じて変わりますので必ず弊社迄ご相談ください。（042-729-8914）
>>詳細はこちら

分岐ケーブル型式 分岐数
 ケーブル長 照明器側コネクタ  電源側コネクタ
VSM3-○M-2 2 ご指定ください。(最大10ｍ)  日圧SMP-03V-BC  日圧SMR-03V-B
すべて高屈曲対応のロボットケーブルを使用しております。

■4分岐ケーブル
VSM3－○M-4シリーズ
１CHに4台の照明器を接続できます。1mから10ｍまでお客様の必要な長さをご指定ください。
＊１CH最大数は電源の出力、照明器の型式に応じて変わりますので必ず弊社迄ご相談ください。（042-729-8914）
>>詳細はこちら

分岐ケーブル型式 分岐数
 ケーブル長 照明器側コネクタ  電源側コネクタ
VSM3-○M-4 4 ご指定ください。(最大10ｍ)  日圧SMP-03V-BC  日圧SMR-03V-B
すべて高屈曲対応のロボットケーブルを使用しております。
