リング照明|VRMDシリーズ

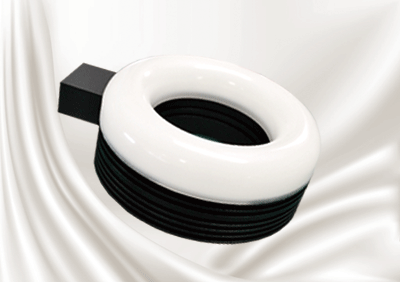

高輝度万能リング照明VRMD【特許製品】


樹脂内に内蔵されたLEDが拡散樹脂を通し180°近い広範囲の照射が可能な構造となっています。これによりワークディスタンスが変化すると照射角度が変化し、画像処理に最適なコントラストを得ることが出来るリング照明です。

他社にはないマルチライティング(リング照明)って?


リング照明はもっとも一般的に使用されている照明です。明視野で使用するダイレクト照明、暗視野で使用するローアングル照明など種類が多いのも特長です。逆に、照明の選定時に多くの種類の中から選定するのがもっとも難しいのもリング照明の特長です。どのようなタイプが最適なのかいろいろなメーカーから色々な角度の照明のデモ機を依頼し、各メーカのティスティングルームに時間とお金を掛けて訪問し、長時間の選定で疲労困憊・・・お困りでは無いでしょうか。

「一台の照明でいろいろ出来たら、選定が楽なのに・・・」
そんなお声にシマテックはマルチライティングを開発し販売しております。一台で全てをカバーできる照明、それがマルチライティング(リング照明)です。(特許取得済)
明視野(ダイレクト照射)~暗視野(ローアングル照射)をこれ一台で評価が出来るのでワークの変化にも応じることが出き、選定の時間を大幅に減少させることが出来ます。又結果的にコストダウンにつながります。

マルチライティングシリーズ比較
型式  旧タイプ
MDシリーズ
VRMDシリーズ  新製品
VRMDSシリーズ
 新製品
VRMD2シリーズ
atop-vrmds.gif atop-vrmds.gif atop-vrmds.gif atop-vrmds.gif
明るさ
常時点灯時の白色
3万ルクス 10万ルクス 14万ルクス 15万ルクス
サイズ φ42~φ200 φ28~φ200 φ28~φ120 φ55~φ240
特長1 ローアングルからダイレクトアングルまで幅広く使用可。 小型サイズを追加し、旧タイプより3倍明るい。ローアングルからダイレクトアングルまで幅広く使用可能。 位置決め用に特化した薄型タイプ。小型で取り付けが簡単。 小型から大型迄対応。ロボットへの取り付けに最適。
特長2 2種類の拡散板で標準タイプとUPタイプがある。標準品は乳白タイプの拡散板で拡散性が高く、UPタイプは半透明拡散板を使用し更に明るい照射ができる。

WDを離して使用すると

WDを離すことで、対象物全体にダイレクト(ハイアングルリング照明)に照射します。(明視野)


arrow_forwa




WDを近づけて使用すると

WDを近づけると、対象物に対しエッジ(ローアングルリング照明)方向にに照射します。(暗視野)arrow_forwa

  • 製品型式一覧/寸法
  • 図面ダウンロード
  • 対応コントローラ/オプション

製品型式一覧/寸法

※横スクロールで表全体をご覧いただけます。

型式 波長 寸法
VRMD-28
VRMD-28UP
 >詳細ページへ

◇白(typ5500K)
赤(typ625nm)
緑(typ528nm)
青(typ475nm)
外径φ28mm×内径φ10mm×高さ18mm
VRMD-42
VRMD-42UP
 >詳細ページへ
外径φ42mm×内径φ16mm×高さ22mm
VRMD-55
VRMD-55UP
 >詳細ページへ
外径φ55mm×内径φ32mm×高さ18mm
VRMD-80
VRMD-80UP
 >詳細ページへ
外径φ80mm×内径φ46mm×高さ31mm
VRMD-100
VRMD-100UP
 >詳細ページへ
外径φ100mm×内径φ62mm×高さ29mm
VRMD-120
VRMD-120UP
 >詳細ページへ
外径φ120mm×内径φ80mm×高さ33mm
VRMD-150
VRMD-150UP
 >詳細ページへ
外径φ150mm×内径φ90mm×高さ34.5mm
VRMD-200
VRMD-200UP
 >詳細ページへ
外径φ200mm×内径φ140mm×高さ34.5mm

図面ダウンロード PDF図面/DXF図面*ダウンロードには会員登録が必要となります。

※横スクロールで表全体をご覧いただけます。

対応コントローラとオプション

■対応コントローラ

種類 汎用タイプ 汎用外部制御タイプ 外部制御(旧タイプ) 高性能外部制御
型式 VK100-4

新製品
VK3-2405-4
VK3-2405-4E
VS-24-2
VS-2405-2
VL-2405-2
 新製品
 写真 画像処理コントローラVK100 画像処理コントローラVK3 画像処理コントローラVS 画像処理コントローラVL
入力 AC100V入力タイプ DC24V入力
ACアダプター(100V入力)
DC24V入力タイプ DC24V入力タイプ
基本機能 外部ON/OFF
PWM:点灯周波数120kHz
イーサネット
外部ON/OFF

PWM:点灯周波数120kHz
シリアル通信
パラレル通信
アナログ制御
USB
PWM:点灯周波数512kHz

イーサネット
シリアル通信

アナログ制御
USB
PWM:点灯周波数1MHz

ストロボ × × ×


ストロボ機能(オーバードライブ)




■延長ケーブルについて
この製品はご使用するに当たり延長ケーブルが必要です。延長ケーブルは標準で1m単位で1mから10m迄ご用意しております。(長さの調整は可能ですので、ご依頼が有る場合はご指示ください)
