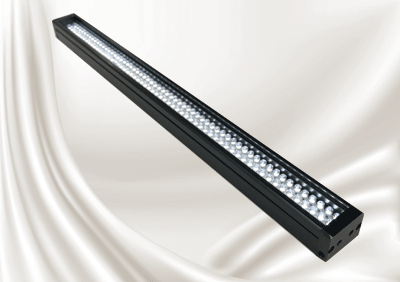

直進性、明るさ、均一性をバランスよく備えた
万能型バー照明。


砲弾型LEDをケース内に可能な限り密に実装しました。半導体、電子部品、自動車部品、食品まで幅広い用途で使用可能です。又オプションで2種類の拡散板が御座います。
注意:この製品は高出力の為、長時間点灯すると高温になる可能性が御座います。ON/OFF制御をしてご使用頂き、取り付けブラケットを正しく設置して放熱を行うようにしてください。

バー照明のメリットとVANSF/NSFの効果


バー照明は長さを自由に選定でき、比較的使い勝手の良い照明です。しかしながらバー照明の種類は意外と細かく分類されています。VANSFは砲弾型のLEDを使用し千鳥配列で可能な限り配置しています。このバー照明の特長はワークディスタンスの距離があっても比較的照度が落ちません。したがってワークから距離をおいた場所に、バー照明を設営したいときに役立ちます。

照明条件:4方向で設置

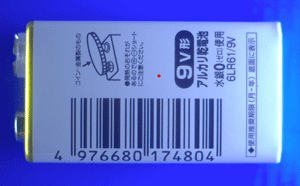

電池不良画像



電池検査画像



バー照明の製品比較データ

型式 VANSF/NSF VCNSF2
VCLSF2
VCNSF2RL
VLFB
照射の範囲 標準 広め 特に狭い 特に広い
白色の照度
W.D0mm
150,000ルクス 240,000ルクス 220,000ルクス 350,000ルクス
白色の照度
W.D50mm
50,000ルクス 40,000ルクス 100,000ルクス 60,000ルクス
特長 3φの砲弾型LEDをチドリで密にならべ、明るさ、均一性をバランスよく兼ね備えた万能バー照明。拡散板を自由に交換可能。 中電力のチップ型LEDを実装。透明保護カバー付き。低コストで均一で高輝度なバー照明。拡散板を自由に交換可能。砲弾型に比較して照射エリアが若干広く、映り込みが少ない照明。 中電力のチップLEDを密に並べ、発光面上部にラウンド形状の集光レンズを装着し、狭い範囲を強烈に照射します。 35万ルクスを超える高輝度幅広バー照明。広いエリアを均一に超明るく照射。従来のバーに比べて照射エリアが非常に大きくとれ、画像の安定が増す。高速シャッターに対応。
照射写真 vansfsyousya.gif vcnsfsyousya.gif vcnsfrlsyousya.gif vlfbsyousya.gif




  • 製品型式一覧/寸法
  • 図面ダウンロード
  • 対応コントローラ/オプション

製品型式一覧/寸法

※横スクロールで表全体をご覧いただけます。

VANSFシリーズ
型式 波長 寸法
VANSF-50
 >詳細ページへ
白(typ5500K)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ60mm x 幅20mm x 高さ15mm
VANSF-100
 >詳細ページへ
白(typ5500K)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ110mm x 幅20mm x 高さ15mm
VANSF-150
 >詳細ページへ
白(typ5500K)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ160mm x 幅20mm x 高さ15mm
VANSF-200
 >詳細ページへ
白(typ5500K)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ210mm x 幅20mm x 高さ15mm
VANSF-250
 >詳細ページへ
白(typ5500K)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ260mm x 幅20mm x 高さ15mm
VANSF-300
 >詳細ページへ
白(typ5500K)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ310mm x 幅20mm x 高さ15mm

NSFシリーズ
型式 波長 寸法
NSF-50
 >詳細ページへ
白(typ5500K)
赤(typ660nm)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ60mm x 幅20mm x 高さ15mm
NSF-100
 >詳細ページへ
白(typ5500K)
赤(typ660nm)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ110mm x 幅20mm x 高さ15mm
NSF-150
 >詳細ページへ
白(typ5500K)
赤(typ660nm)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ160mm x 幅20mm x 高さ15mm
NSF-200
 >詳細ページへ
白(typ5500K)
赤(typ660nm)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ210mm x 幅20mm x 高さ15mm
NSF-250
 >詳細ページへ
白(typ5500K)
赤(typ660nm)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ260mm x 幅20mm x 高さ15mm
NSF-300
 >詳細ページへ
白(typ5500K)
赤(typ660nm)
赤(typ630nm)
緑(typ525nm)
青(typ470nm)
長さ310mm x 幅20mm x 高さ15mm

図面ダウンロード PDF図面/DXF図面*ダウンロードには会員登録が必要となります。

※横スクロールで表全体をご覧いただけます。

対応コントローラとオプション

■対応コントローラ

VANSFシリーズ用
種類 汎用電源 汎用電源 外部制御電源
基本機能 AC100V入力タイプ
外部ON/OFF
PWM120kHz
24V入力タイプ
イーサネット
外部ON/OFF
PWM120kHz
シリアル通信
パラレル通信
アナログ制御
USB
高速制御PWM512kHz
型式  新製品
VK100-4

VK3シリーズ

VSシリーズ

NSFシリーズ用
種類 汎用電源
AC100V入力タイプ
DC24Vタイプ
外部ON/OFF
アナログ外部制御電源 デジタル制御
パラレル通信
 ストロボ電源
型式 Sシリーズ AGSシリーズ DSシリーズ    LDRシリーズ




■延長ケーブルについて
この製品はご使用するに当たり延長ケーブルが必要です。延長ケーブルは標準で1m単位で1mから10m迄ご用意しております。(長さの調整は可能ですので、ご依頼が有る場合はご指示ください)

 >ケーブルについての詳細はこちら



■取り付け用ブラケット
取り付けが容易に出来るようにこの製品は専用ブラケットをご用意しております。


>取り付けブラケットの詳細はこちら

会員登録について *会員登録すると、図面のダウンロード、画像集の閲覧が可能となります。

無償デモ機貸し出し *下記のフォームよりお申し込みください。

画像処理照明器は弊社までお問い合わせください。
