高輝度万能リング照明VRMDS【特許製品】


樹脂内に内蔵されたLEDが拡散樹脂を通し180°近い広範囲の照射が可能な構造となっているリング照明です。これによりワークディスタンスが変化すると照射角度が変化し、画像処理に最適なコントラストを得ることが出来ます。
新しい発想のリング照明です。

表面(発光面) 裏面(取り付け面)
リング照明 リング照明

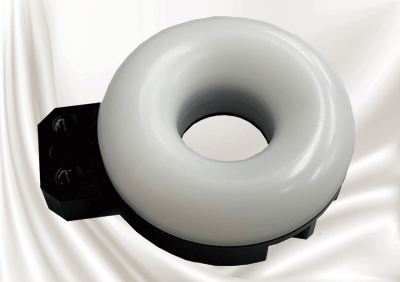

VRMDS-42の写真



VRMDS(リング照明)の最大の特長


アライメント用に最適。直径φ28~φ120のサイズ。拡散板付き。

VRMDS(リング照明)は位置決め、アライメント検査等に特化した薄型リング照明です。鏡面体にLEDの映り込みが無いように設計されています。(拡散板付)

特に優れた性能を発揮できるワーク
■ガラス基板の位置決め
■チップの方向性検査
■小型ワークの位置補正
■基板上のスルーホール検査、ピン検査等
■ラベルやバーコードのずれ検査

リング照明
取り付けが簡単なリング照明。どんな画像も思いのまま。安価で導入しやすい。

標準でブラケットが付いているので、お客様で改めてご用意する必要がありません。

画像処理実用例


検査画像

基板スルーホール生画像



検査画像

検査画像(位置補正画像)



検査画像

基板端子生画像



検査画像

検査画像(基板パターン位置画像)



検査画像

金属板生画像



検査画像

検査画像(金属板コーナー位置)



検査画像

ガラス基板生画像



検査画像

検査画像(合わせズレ位置)



マルチライティングシリーズ比較
型式  旧タイプ
MDシリーズ
VRMDシリーズ  新製品
VRMDSシリーズ
 新製品
VRMD2シリーズ
リング照明 リング照明 リング照明 リング照明
明るさ
常時点灯時の白色
3万ルクス 10万ルクス 14万ルクス 15万ルクス
サイズ φ42~φ200 φ28~φ200 φ28~φ120 φ55~φ240
特長1 ローアングルからダイレクトアングルまで幅広く使用可能なリング照明。 小型サイズを追加し、旧タイプより3倍明るい。ローアングルからダイレクトアングルまで幅広く使用可能なリング照明。 位置決め用に特化した薄型タイプ。小型で取り付けが簡単なリング照明。 小型から大型迄対応。ロボットへの取り付けに最適なリング照明。
特長2 2種類の拡散板で標準タイプとUPタイプがある。標準品は乳白タイプの拡散板で拡散性が高く、UPタイプは半透明拡散板を使用し更に明るい照射ができる。
リング照明

WDを離して使用すると

WDを離すことで、対象物全体にダイレクト(ハイアングルリング照明)に照射します。(明視野)


arrow_forwa



リング照明

WDを近づけて使用すると

WDを近づけると、対象物に対しエッジ(ローアングルリング照明)方向にに照射します。(暗視野)arrow_forwa

  • 製品型式一覧/寸法
  • 図面ダウンロード
  • 対応コントローラ/オプション

製品型式一覧/寸法

※横スクロールで表全体をご覧いただけます。

型式 波長 寸法
VRMDS-28
 >詳細ページへ
◇白(typ5000K)
赤(typ650nm)
緑(typ525nm)
青(typ445nm)
外径φ28mm×内径φ10mm×高さ14.5mm
VRMDS-42
 >詳細ページへ
外径φ42mm×内径φ16mm×高さ16.5mm
VRMDS-55
 >詳細ページへ
外径φ55mm×内径φ32mm×高さ16mm
VRMDS-80
 >詳細ページへ
外径φ80mm×内径φ46mm×高さ18mm
VRMDS-120
 >詳細ページへ
外径φ120mm×内径φ80mm×高さ20mm

図面ダウンロード PDF図面/DXF図面*ダウンロードには会員登録が必要となります。

※横スクロールで表全体をご覧いただけます。

対応コントローラとオプション

■対応コントローラ

種類 汎用タイプ 汎用外部制御タイプ 外部制御(旧タイプ) 高性能外部制御
型式 VK100-4

新製品
VK3-2405-4
VK3-2405-4E
VS-24-2
VS-2405-2
VL-2405-2
 新製品
 写真 画像処理コントローラVK100 画像処理コントローラVK3 画像処理コントローラVS 画像処理コントローラVL
入力 AC100V入力タイプ DC24V入力
ACアダプター(100V入力)
DC24V入力タイプ DC24V入力タイプ
基本機能 外部ON/OFF
PWM:点灯周波数120kHz
イーサネット
外部ON/OFF

PWM:点灯周波数120kHz
シリアル通信
パラレル通信
アナログ制御
USB
PWM:点灯周波数512kHz

イーサネット
シリアル通信

アナログ制御
USB
PWM:点灯周波数1MHz

ストロボ × × ×


ストロボ機能(オーバードライブ)




■延長ケーブルについて
この製品はご使用するに当たり延長ケーブルが必要です。延長ケーブルは標準で1m単位で1mから10m迄ご用意しております。(長さの調整は可能ですので、ご依頼が有る場合はご指示ください)

 >ケーブルについての詳細はこちら

会員登録について *会員登録すると、図面のダウンロード、画像集の閲覧が可能となります。

無償デモ機貸し出し *下記のフォームよりお申し込みください。

画像処理照明器は弊社までお問い合わせください。
